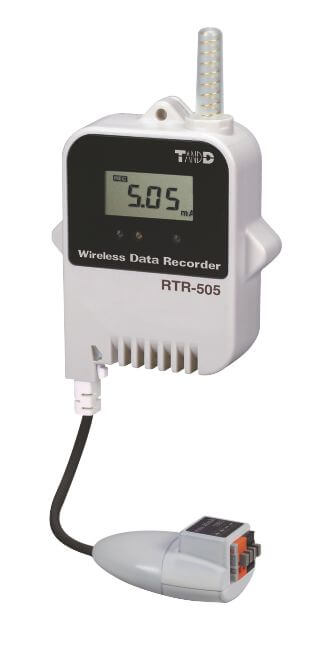

Radiowy rejestrator natężenia prądu RTR-505-mA

Rejestrator RTR-505-mA umożliwia pomiar i rejestrację sygnału prądowego w zakresie 0 do 20mA. Zmierzone wartości mogą być przesłane do komputera drogą radiową.

szczelność obudowy IP64 umożliwia pracę w trudnych warunkach (duża wilgotność)

solidna i trwała obudowa, niewielkie wymiary, wewnątrz obudowy znajduje się dodatkowo tabletka osuszająca elektronikę

pojemność 16,000 wyników pomiarowych

próbkowanie danych od 1 sekundy do 60 minut

wyświetlacz LCD pokazuje aktualnie zmierzoną wartość oraz stan naładowania baterii

w zestawie bezpłatne oprogramowanie do analizy danych pomiarowych

dane pomiarowe z rejestratora do komputera przesyłane są drogą radiową

Zasada działania radiowych rejestratorów z serii RTR-500

Seria RTR-500 umożliwia pomiar i rejestrację temperatury, wilgotności oraz naświetlenia UV/ VIS. Zmierzone wartości przechowywane są w pamięci rejestratorów, a następnie przesyłane do komputera lub serwera z wykorzystaniem baz odczytowych. Minimalny zestaw pomiarowy składa się z rejestratora oraz bazy odczytowej. W zależności od konfiguracji systemu zebrane dane pomiarowe mogą być przesyłane przy pomocy USB, kablowej sieci LAN, bezprzewodowego WiFi lub transmisji GPRS.

Radiowe rejestratory TANDD seria RTR-500
Rejestratory oznaczone jako EN12830 spełniają wymagania normy EN12830 dotyczącej rejestratorów temperatury do transportu, przechowywania i dystrybucji żywności schłodzonej, mrożonej, głęboko mrożonej, szybko mrożonej oraz lodów (nie dotyczy typu L).

Rejestratory oznaczone literą „L” wyposażone są w baterie o zwiększonej pojemności. Czas działania takiej baterii jest około 4x dłuższy od baterii standardowej, do 4 lat pracy zależnie od konfiguracji i warunków otoczenia.

Bateria o zwiększonej pojemności

Dane techniczne
Kanały pomiarowe4-20mA – 1 kanał
Jednostki pomiarowemA
Zakres pomiarowy0 do 20mA
Dokładność (*1)±(0.05 mA + 0.3 % rdg) [10 do 40°C], ±(0.1mA + 0.3 % rdg) [-40 do 10°C / 40 do 80°C]
Rozdzielczość 0.01 mA
Pojemność pamięci16,000 pomiarów
Interwał rejestracjiDo wyboru 15 ustawień: 1, 2, 5, 10, 15, 20, 30 sekund lub 1, 2, 5, 10, 15, 20, 30, 60 minut.
Tryb rejestracji ( *2)PĘTLA (po zapełnieniu pamięci rejestrator zacznie nadpisywać najstarsze wyniki), 1 CYKL (po zapełnieniu pamięci rejestrator zatrzyma się)
Wyświetlacz LCDaktualne pomiary i stan baterii
Komunikacjakomunikacja radiowa ETSI EN 300 220 ( zakres częstotliwości: 869.7 do 870 MHz, RF moc: 5 mW )
komunikacja optyczna
Zasięg transmisjido 150 metrów w przestrzeni niezabudowanej
ZasilanieBateria litowa: LS14250 (*3)
Typ L: zestaw do zwiększonej baterii (*4)
Zestaw z zasilaczem 230V
Bateria (*5)Około 10 miesięcy, typ L: około 4 lat
WymiaryW 62 mm x S 47 mm x G 19 mm
Typ L: W 62 mm x S 47 mm xG 46.5 mm ( bez czujnika )
Długość anteny: 24 mm
Wagaok. 56 g
Typ L: ok. 109 g (z baterią, bez czujnika)
Warunki pracy-40 do 80°C ( komunikacja radiowa możliwa w zakresie -30 do 80°C)
Klasa szczelnościIP64: odporny na bryzgi wody (*6)
AkcesoriaModuł do przyłączenia przetwornika temperatury (AIM-3010)
Bateria litowa (LS14250) lub zestaw zwiększonej baterii (RTR -500B1), instrukcja obsługi
Kompatybilne bazy odczytoweRTR-500, RTR-500NW/500AW, RTR-500DC, RTR-500MBS-A

*1: „rdg” oznacza reading czyli odczytana wartość.
*2: Dla baz odczytowych RTR-500GSM oraz RTR-500W dostępny jest tylko tryb pętli
*3: Bateria LS14250 dostępna jest w sklepach z elektroniką.
*4: Zestaw wymaga baterii model LS26500.
*5: Czas działania baterii uzależniony jest od konfiguracji urządzenia i warunków pracy. Podane wartości są orientacyjne i nie są gwarantowane.
*6: Podana klasa szczelności dotyczy rejestratora z podłączoną sondą.
Producent zastrzega prawo do zmiany powyższych parametrów bez wcześniejszej informacji.

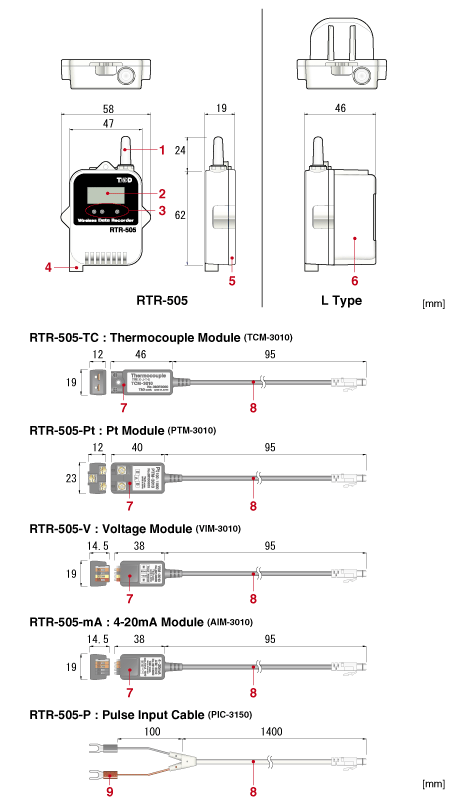

Wymiary rejestratora RTR-505 / 505L

1: Antena
2: Wyświetlacz LCD
3: Diody komunikacyjne
4: Złącze do sondy pomiarowej
5: Tylna pokrywka
6: Zestaw z baterią o zwiększonej pojemności

Walidacja, wzorcowanie PCAKatalogiWsparcie techniczne, pomoc
Walidacja, wzorcowanie PCA

Walidacja
Urządzenie posiada opracowaną dokumentację i procedury do przeprowadzenia walidacji. Proces walidacji składa się z kwalifikacji instalacyjnej (IQ) oraz kwalifikacji operacyjnej (OQ).

Wzorcowanie
Dla zainteresowanych Klientów istnieje możliwość dostarczenie rejestratora ze świadectwem wzorcowania wystawionym przez akredytowane przez PCA laboratorium pomiarowe. Wzorcowanie rejestratora może być przeprowadzone w jednym lub większej liczbie punktów temperatury.

Wsparcie techniczne, pomoc
Oprogramowanie
Do obsługi i konfiguracja rejestratorów serii RTR-500 niezbędne jest oprogramowanie konfiguracyjne producenta. Wersja standardowa jest bezpłatna.

Montaż
Do zawieszenia rejestratora na ścianie służy uchwyt montażowy (opcja).

Procedura zakupu rejestratora
Do działania rejestratorów serii RTR-700 niezbędny jest zasięg sieci radiowej pomiędzy bazami odczytowymi a rejestratorami. Przed zakupem rejestratorów serii RTR-500, z uwagi na transmisję radiową, wskazane jest przeprowadzenie pomiarów zasięgów i siły sygnału radiowego. Standardowy zasięg transmisji radiowej to ok. 30-50 metrów zależnie od warunków zabudowy i otoczenia. Do zwiększenia siły sygnału można zastosować dodatkowe przekaźniki/ wzmacniacze siły sygnału radiowego. Liczba potrzebnych rejestratorów równa jest ilości planowanych punktów pomiarowych.

Minimalny zestaw pomiarowy składa się z rejestratora oraz bazy odczytowej.

Zasilanie rejestratorów
Rejestratory mogą być zasilane baterią lub z zasilacza 230V. Bateria standardowa wystarcza na ok. 10 miesięcy pracy, bateria o zwiększonej pojemności działa do 4 lat. Czas działania baterii uzależniony jest od konfiguracji urządzeń oraz warunków pracy.
