Zasada działania radiowych rejestratorów z serii RTR-500
Seria RTR-500 umożliwia pomiar i rejestrację temperatury, wilgotności oraz naświetlenia UV/ VIS. Zmierzone wartości przechowywane są w pamięci rejestratorów, a następnie przesyłane do komputera lub serwera z wykorzystaniem baz odczytowych. Minimalny zestaw pomiarowy składa się z rejestratora oraz bazy odczytowej. W zależności od konfiguracji systemu zebrane dane pomiarowe mogą być przesyłane przy pomocy USB, kablowej sieci LAN, bezprzewodowego WiFi lub transmisji GPRS.
Rejestratory oznaczone jako EN12830 spełniają wymagania normy EN12830 dotyczącej rejestratorów temperatury do transportu, przechowywania i dystrybucji żywności schłodzonej, mrożonej, głęboko mrożonej, szybko mrożonej oraz lodów (nie dotyczy typu L).
Rejestratory oznaczone literą „L” wyposażone są w baterie o zwiększonej pojemności. Czas działania takiej baterii jest około 4x dłuższy od baterii standardowej, do 4 lat pracy zależnie od konfiguracji i warunków otoczenia.
| Dane techniczne | |
|---|---|
| Kanały pomiarowe | Temperatura, wilgotność ( zewnętrzny ) |
| Czujnik pomiarowy | platynowy oporowy (temperatura), pojemnościowy (wilgotność) |
| Jednostki pomiarowe | °C, °F, %rh |
| Zakres pomiarowy | -25 do 70 °C, 0 do 99 %RH |
| Dokładność | ±0.3°C dla [10 do 40 °C], ±0.5°C pozostałe temperatury, ±2.5 %RH dla [15 do 35 °C] w zakresie [30 do 80 %RH](*1) |
| Rozdzielczość | 0.1°C, 0.1%rh |
| Czas odpowiedzi | Czas odpowiedzi ( 90% ): 7 minut (temperatura), 20 sekund (wilgotność) |
| Pojemność | 16,000 pomiarów (8000 temperatura + 8000 wilgotność) |
| Interwał rejestracji | Do wyboru 15 ustawień: 1, 2, 5, 10, 15, 20, 30 sekund lub 1, 2, 5, 10, 15, 20, 30, 60 minut. |
| Tryb rejestracji ( *2) | PĘTLA (po zapełnieniu pamięci rejestrator zacznie nadpisywać najstarsze wyniki), 1 CYKL (po zapełnieniu pamięci rejestrator zatrzyma się) |
| Wyświetlacz LCD | aktualne pomiary i stan baterii |
| Komunikacja | komunikacja radiowa ETSI EN 300 220 ( zakres częstotliwości: 869.7 do 870 MHz, RF moc: 5 mW ) komunikacja optyczna |
| Zasięg transmisji | do 150 metrów w przestrzeni niezabudowanej |
| Zasilanie | Bateria litowa: LS14250 (*3) Typ L: zestaw do zwiększonej baterii (*4) Zestaw z zasilaczem 230V |
| Bateria (*5) | Około 10 miesięcy, typ L: około 4 lat |
| Wymiary | W 62 mm x S 47 mm x G 19 mm Typ L: W 62 mm x S 47 mm xG 46.5 mm ( bez czujnika ) Długość anteny: 24 mm |
| Waga | ok. 56 g Typ L: ok. 109 g (z baterią, bez czujnika) |
| Warunki pracy | -40 do 80°C ( -10 do 80°C dla komunikacji radiowej) ( *6) |
| Klasa szczelności | IP64: odporny na bryzgi wody (*7), czujnik nie jest odporny na wodę |
| Akcesoria | Czujnik temperatury i wilgotności ( HHB -3101 ) Bateria litowa (LS14250) lub zestaw zwiększonej baterii (RTR -500B1), instrukcja obsługi |
| Kompatybilne bazy odczytowe | RTR-500, RTR-500NW/500AW, RTR-500DC, RTR-500MBS-A |
*1: Podczas użytkowania w warunkach, w których temperatura i wilgotność przekracza 50°C 75%, 60°C 50%, 70°C 35% oraz 80°C 25% histereza czujnika może być większa niż ±1.5%RH. Powrót do normalnego stanu może wymagać czasu.
*2: Dla baz odczytowych RTR-500GSM oraz RTR-500W dostępny jest tylko tryb pętli
*3: Bateria LS14250 dostępna jest w sklepach z elektroniką.
*4: Zestaw wymaga baterii model LS26500.
*5: Czas działania baterii uzależniony jest od konfiguracji urządzenia i warunków pracy. Podane wartości są orientacyjne i nie są gwarantowane.
*6: Dla transmisji radiowej przy temperaturze otoczenia poniżej -10C pomiary mogą być niedokładne lub wystąpić błąd.
*7: Podana klasa szczelności dotyczy rejestratora z podłączoną sondą.
Producent zastrzega prawo do zmiany powyższych parametrów bez wcześniejszej informacji.

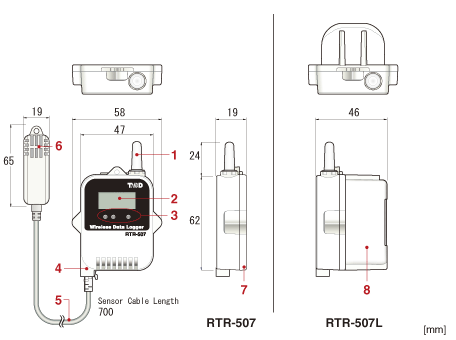

Wymiary rejestratora RTR-507 / 507L
1: Antena
2: Wyświetlacz LCD
3: Diody komunikacyjne
4: Złącze do sondy pomiarowej
5: Przewód pokryty PCV
6: Sonda pomiarowa
7: Tylna pokrywka
8: Zestaw z baterią o zwiększonej pojemności
