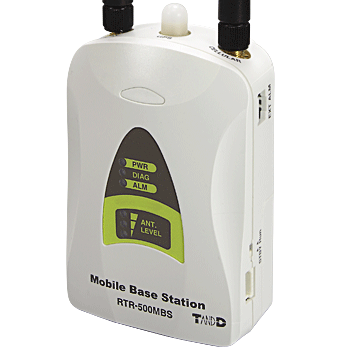

Baza odczytowa RTR-500MBS – komunikacja przez GSM (GPRS), powiadomienia SMS/email

Baza odczytowa umożliwiająca wysyłanie danych pomiarowych na serwer ftp (pliki xml) z wykorzystaniem sieci komórkowej GSM (GPRS). Możliwość monitorowania punktów pomiarowych w różnych oddziałach firmy. Ten typ bazy nadaje się również do kontroli temperatury podczas transportu produktów wrażliwych (np. lekarstwa, świeża żywność, mrożonki). Może być zasilana napięciem 8-34 V DC, 230V lub bateriami. Możliwość podłączenia syreny alarmowej oraz odbiornika sygnału GPS. Wysyła powiadomienia w formie wiadomości SMS/ email! Idealne rozwiązanie w trudno dostępnych miejscach bez dostępu do sieci komputerowej. Bazy odczytowe RTR-500MBS umożliwiają zbudowanie jednego, centralnego systemu pomiarowego dla wielu lokalizacji/ oddziałów firmy.

Prosty montaż, instalacja oprogramowania oraz obsługa.

W dużych układach pomiarowych (w których rejestratory serii RTR-500 rozmieszczone w odległych miejscach na wielu poziomach), w celu zwiększenia siły sygnału radiowego i zasięgu transmisji można zastosować dodatkowe wzmacniacze sygnału RTR-500.

RTR-500MBS to baza odczytowa wykorzystująca sięc GSM

Bazę odczytową RTR-500MBS można skonfigurować do automatycznego/ okresowego zgrywania danych pomiarowych z rejestratorów. Zebrane dane zostaną przesyłane na serwer ftp lub konto email. Istnieje możliwość przesyłania danych na bezpłatny serwer producenta, który umożliwia przeglądanie pomiarów online (również przez telefon komórkowe)

Po włożeniu karty SIM system baza RTR-500MBS jest zupełnie niezależna od komputera, dostępu łącza internetowego, linii telefonicznej oraz pracowników. Baza automatycznie odczytuje dane
z rejestratorów drogą radiową i wysyła je przez sieć GSM do internetu lub na konto email. Może być zamontowana wszędzie tam gdzie jest zasięg sieci komórkowej i dostęp do zasilania, włączając samochody. Z uwagi na łączność z siecią komórką RTR-500MBS wymaga aktywnej karty SIM.

Wymagania dotyczące karty SIM
* zgodna z WCDMA lub GSM (nie mogą być używane karty ograniczone tylko do rozmów
* karta SIM musi być aktywna
* rozmiar karty STANDARDOWY
* aktywna funkcja wysyłania/ przyjmowania SMSów
* aktywna funkcja transmisji danych GPRS

Szybki odczyt danych pomiarowych

Zasięg transmisji radiowej w przestrzeni niezabudowanej wynosi do 150 metrów. W celu zwiększenia zasięgu można zastosować wzmacniacze sygnału RTR-500.

Odczyt pełnej pamięci z rejestratora (16 000 pomiarów) do bazy zajmuje tylko 2 minuty (w przypadku braku wzmacniaczy sygnału).

Reguły przypisywania do grup:
  Liczba rejestratorów: do 20 na jedną bazę(*)
  Wzmacniacze sygnału RTR-500: do 5 na grupę
  Liczba grup: do 4 na jedną bazę

*rejestratory RTR-574 i RTR-576 liczone są jako dwie sztuki.
Przykład: „10 x RTR-501” oraz „5 x RTR-574” są liczone jak 10 sztuk rejestratorów.

Funkcja monitoringu alarmowego

Po włączeniu funkcji monitorowania alarmowego i przekroczeniu zadanych limitów zostanie wyzwolony alarm. Wyzwolenie alarmu może spowodować wysłanie alarmowego powiadomienia SMS/email, włączenie diody alarmowej wbudowanej w urządzenie oraz aktywację wyjścia alarmowego , które może załączyć syrenę alarmową.

W celu wyeliminowania „fałszywych alarmów” spowodowanych chwilowymi przekroczeniami zadanych limitów możliwe jest ustawienia czasu opóźnienia alarmu. W takim przypadku alarm zostanie wyzwolony tylko wtedy gdy przekroczenie zadanych limitów będzie trwało bez przerwy przez określony czas.

Rodzaje powiadomień alarmowych:
– przekroczenie zadanych limitów alarmowych,
– utrata komunikacji z rejestratorem,
– niski poziom baterii w rejestratorze,
– utrata zasilania 230V przez bazę RTR-500MBS,
– błąd czujnika w rejestratorze (uszkodzenie lub odłączenie)
– aktywacja wejścia kontaktowego (np. otwarte drzwi)

Wbudowana dioda alarmowa ALARM LED
Po wyzwoleniu alarmu dioda zapali się na czerwono.

Alarmowe powiadomienie SMS/ email
Po wyzwoleniu alarmu zostanie wysłane powiadomienie alarmowe na zdefiniowane adresy email lub SMSy na numeru telefonów (maks. 4). W treści powiadomienia znajduje się dokładna informacja z nazwą rejestratora, typu oraz godziny wystąpienia alarmu. Po powrocie danego rejestratora do stanu normalnego system powinien wysłać SMSa/emaila z informacją o odwołaniu alarmu.

Alarmowe wyjście kontaktowe
Bazy posiadają wbudowane, kontaktowe złączę alarmowe do załączania zewnętrznych urządzeń (np. syrena optyczno-dźwiękowa, dialer GSM, centrala alarmowa) w przypadku wystąpienia alarmu.

Wbudowana wejście kontaktowe
Podłączenie sygnału alarmowego z zewnętrznych urządzeń (np. czujnik ruchu, czujnik światła, czujnik zalania wodą, czujnik otwartych drzwi) do baz RTR-500NW/AW umożliwia detekcję dodatkowych parametrów (stan ON/ OFF). Po wystąpieniu określonego zdarzenia zostanie wysłane emailowe powiadomienie alarmowe.

Różne sposoby zasilania

RTR-500MBS-A jest zasilanie z baterii 4x AA. W przypadku zastosowania baterii jak jedynego źródła zasilania czas działania wynosi do 2 dni

Do dłużej pracy pracy proszę zastosować zasilacz AC lub zewnętrzne źródło prądu stałego. W takim przypadku baterie AA będą używane jak awaryjne źródło zasilania w przypadku braku prądu 230V lub DC.

* kompatybilne zasilacze AC to modele AD-0605 (FCC) or AD-05C1 (CE)
* parametry zewnętrznego źródła zasilania prądem stałym powinny spełniać wymagania podane w specyfikacji poniżej
* czas działania baterii zależy od konfiguracji, warunków pracy, producenta. Podany okres nie jest gwarantowany.

Bezpłatny serwer producenta

Producent rejestratorów RTR-500, firma TandD udostępnia bezpłatny serwer, na który mogą być wysyłane dane pomiarowe z wszystkich rejestratorów i baz odczytowych. Dane mogą być dzielone pomiędzy wielu użytkowników, dostęp chroniony jest hasłem i loginem. Serwis umożliwia generowanie wykresów. Dostęp możliwy jest również przez smartfony.

Zdalny monitoring pozycji GPS

Baza RTR-500MBS umożliwia podłączenie zewnętrznego odbiornika GPS do ustalenia lokalizacji. Zebrane informacje dotyczące lokalizacji mogą być przesyłane razem z pozostałymi danymi pomiarowymi.

* Ta opcja wymaga dokupienia zewnętrznej anteny GPS, typ SMA męski

Dane techniczne
Komunikacja GSM
WCDMA/HSDPA: 900 / 2100 MHz
GSM/GPRS: 850 / 900 / 1800 / 1900 MHz

Rejestrator-Baza odczytowa
IC RSS-210 (zakres częstotliwości: 902 do 928MHz )
ETSI EN 300 220 (zakres częstotliwości: 902 do 928MHz : 869.7 do 870MHz)
– optyczna komunikacja z rejestratorami
(za wyjątkiem modeli RTR-574 oraz RTR-576)

Baza odczytowa-Komputer
– USB do konfiguracji

Zasięg transmisji rejestrator-baza odczytowa

do 150 metrów w przestrzeni niezabudowanej

Czas trwania komunikacja Ściągnięcie pełnej pamięci pomiarów:
  RTR-501/501L, 502/502L, 503/503L, 505/505L, 507/507L : ok. 120 sekund.*
  RTR-574: ok 240 sekund,RTR-576: ok. 180 sekund.*
* taki sam czas należy dodać na każdy zastosowany wzmacniacz sygnału.
Zewnętrzne/ wewnętrzne wyjście alarmowe(*2) Wejście kontaktowe
3V 100kΩ, maks. napięcie 30V

Wyjście kontaktowe, alarmnowe
(Photo Mos Relay Output)
Stan OFF, DC<50V
Stan ON: <0.1A, 35Ω

Protokół komunikacjiAutomatyczne zgrywanie danych chwilowych i archiwalnych:
  transmisja FTP (wsparcie trybu PASV)
  SMTP (SMTP-AUTH, POP-before SMTP, SMTP over SSL/TLS, STARTTLS)
  *SMTP-AUTH wsparcie PLAIN, LOGIN oraz MD5
Tryb monitoringu:
  SMTP (SMTP-AUTH, POP-before SMTP, SMTP over SSL/TLS, STARTTLS))
  *SMTP-AUTH wsparcie PLAIN, LOGIN and MD5
Zasilanie 4x bateria AA (LR6)
opcjonalnie zasilacz AC (AD-0605 lub AD-05C1) (5V, 2A)
zewnętrzne źródło (DC 10-24V)
Czas działania baterii(*4) do 2 dni bez zasilania zewnętrznego i wzmacniacza sygnału.
Wymiary W 96 mm x S 66 mm x G 39 mm
długość anten: 109 mm
Waga ok. 210 g (z bateriami)
Warunki pracy Temperatura: -10 do 60°C (-30 do 60°C przy zewnętrznym zasilaniu)
wilgotność : <90 %RH (bez kondensacji)
Interfejs GPS (*5) Złącze: męskie SMA
Zasilanie: 2.5 do 2.7V
Karta SIM (*3)(*6) Rozmiar standardowy (WCDMA lub GSM)
  • *1: dla RTR-574 i RTR-576 liczonych jako dwa urządzenia
  • *2:do portu alarmu zewnętrznego wymagane złącze: JST PAP-04V-S.
  • *3: SMS wymagany jest do wybranych funkcji bazy RTR-500MBS-A. Funkcja wysyłania SMSów powinna być aktywna.
  • *4: czas działania baterii zależy od konfiguracji, warunków pracy, producenta. Podany okres nie jest gwarantowany
  • *5: należy dokupić odpowiednią antenę
  • *6: Należy dostarczyć kartę SIM

Wymiary bazy RTR-500MBS
Wymiary bazy RTR-500MBS

1: Antena do radiowej komunikacji z rejestratorami
2: Przyłącze do antena GPS
3: Antena 3G do GSM
4: Port mini USB
5: Przyłącze do zewnętrznego zasilania
6: Przyłącze zasilacza AC
7: Dioda LED (PWR, DIAG, ALM)
8: Dioda LED (siła sygnału GSM)
9: Strefa komunikacji optycznej
10: Pokrywa komory baterii
11: Zewnętrzne wyjście alarmowe
12: Przełącznik do wyboru trybu pracy (typ JST PAP-04V-S)
