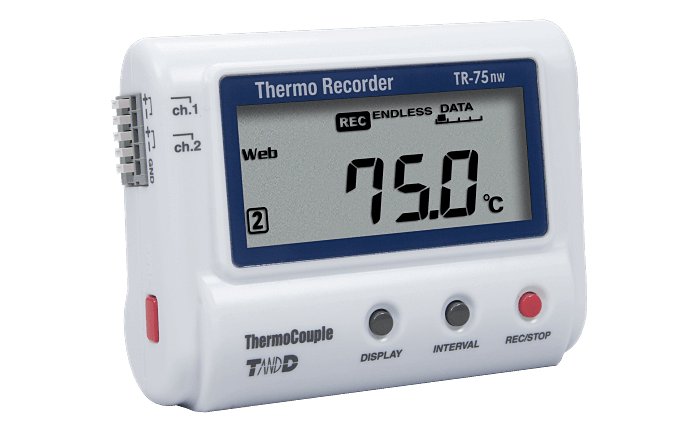

Rejestrator temperatury TR-75nw to nowy model rejestratora temperatury z możliwością bezpośredniego podłączenie do internetu/ LAN przez gniazdo sieciowe RJ45. Do urządzenia mogą zostać podłączone termopary (K, J, T, E, S, R). Możliwość zasilania PoE (Power over Ethernet) bezpośrednio z kabla sieciowego. Pobieranie wyników pomiarowych, monitorowanie bieżących odczytów i wysyłanie emaili alarmowych można teraz zrealizować w łatwy sposób za pośrednictwem Internetu lub lokalnej sieci komputerowej LAN. Wykorzystanie połączenia internetowego umożliwia zdalną kontrolę temperatury.
Każdy rejestrator posiada możliwość podłączenia dwóch termopar do jednoczesnego monitorowania dwóch urządzeń. Ciągła praca rejestratorów nie wymaga działania komputera.
Rejestratory dostarczane są jako zestaw składającym się z urządzenia pomiarowego, kabli oraz oprogramowania. Termopary nie znajdują się w w komplecie z urządzeniem, należy je zamówić oddzielnie. Zestaw jest gotowy do pracy po krótkiej konfiguracji. Rejestrator można uzupełnić o plastikowy uchwyt montażowy (opcja).
Walidacja
Urządzenie posiada opracowaną dokumentację i procedury do przeprowadzenia walidacji. Proces walidacji składa się z kwalifikacji instalacyjnej (IQ) oraz kwalifikacji operacyjnej (OQ).
Wzorcowanie
Dla zainteresowanych Klientów istnieje możliwość dostarczenie rejestratora ze świadectwem wzorcowania wystawionym przez akredytowane przez PCA laboratorium pomiarowe. Wzorcowanie rejestratora może być przeprowadzone w jednym lub większej liczbie punktów temperatury.
Do działania rejestratorów serii TR-7nw niezbędne jest gniazdo sieci LAN RJ45.
METODY DOSTĘPU DO DANYCH POMIAROWYCH
1. Oprogramowanie SENSODIS – wersja online lub instalacja lokalna , autorskie oprogramowanie ACHEM, zalecane przy instalacjach obejmujących co najmniej kilka urządzeń, oprogramowanie w języku polskim.
Bieżące dane pomiarowe, wykresy, wydruki, alarmy emailowe lub sms-owe. Możliwa walidacja dla branży farmaceutycznej, oprogramowanie spełnia wymagania normy FDA 21CFR Part 11.
Umożliwia dostęp do pomiarów z różnych urządzeń (komputer, smartfon) – przeglądanie danych, wydruk wykresów, emailowe powiadomienia alarmowe.
Link do oprogramowania: https://www.webstorage-service.com/
Aplikacje mobilne:

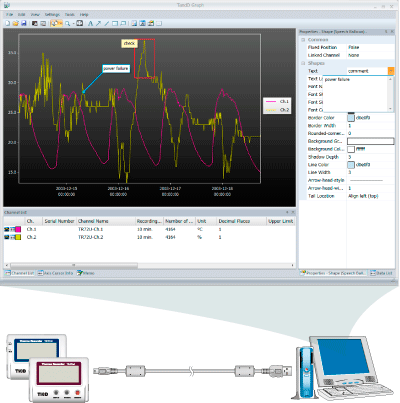

3. Bezpłatne oprogramowanie producenta „TR for Windows” – podłączenie do komputera przez USB, oprogramowanie w języku angielskim.
Oprogramowanie pozwala na konfigurację rejestratorów oraz ściągnięcie danych pomiarowych, możliwy jest podgląd wykresów oraz wydruk.
Link do oprogramowania: https://www.tandd.com/software/tr7wbnwwin.html

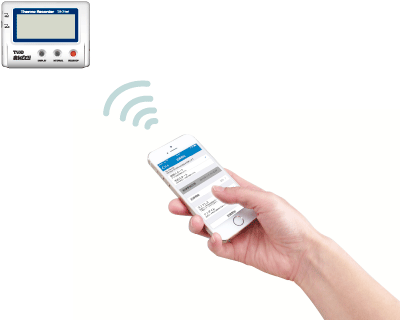

4. Bezpośrednia komunikacja ze smartfonem – tylko dla modeli w wersji WB (Bluetooth/WiFi)
| Dane techniczne | |
|---|---|
| Typ czujnika | termopara ( K, J, T, E, S, R ) |
| Kanały pomiarowe | Temperatura: 2 kanały zewnętrzne |
| Jednostki | °C, °F |
| Zakres pomiarowy | K -199 to 1370 °C, J -199 to 1200 °C, T -199 to 400 °C E -199 to 1000 °C, S -50 to 1760 °C, R -50 to 1760 °C |
| Dokładność | K, J, T, E: ±(0.5°C + 0.3% wartości pomiaru) S, R: ±(1.5°C + 0.3% wartości pomiaru) |
| Rozdzielczość pomiarowa | K, J, T, E: 0.1 °C, S, R: około. 0.2 °C |
| Czas odpowiedzi | – |
| Pamięć | 8,000 zestawów pomiarowych (8000 temperatura kanał 1 i 8000 temperatura kanał 2) |
| Interwały rejestracji danych | 1, 2, 5, 10, 15, 20, 30 sekund lub 1, 2, 5, 10, 15, 20, 30, 60 minut |
| Tryb pracy | Endless (pętla) lub Onetime (zatrzymanie po zapełnieniu pamięci) |
| Interwały transmisji danych | OFF (transmisja wyłączona), 1, 2, 5, 10, 15, 20, 30 minut lub 1, 2, 3, 4, 6, 12, 24 godzin |
| LCD wyświetlacz | pomiar przemiennie temperatura kanał 1/ temperatura kanał 2, ikona zasilania |
| Interfejsy komunikacyjne | bezpieczeństwo*1: WEP (64bit/128bit), WPA-PSK(TKIP), WPA2-PSK(AES100BASE-TX/10BASE-T (RJ45), protokoły: HTTP *2, DHCP, DNS, USB 2.0 Mini-B |
| Komunikacja | HTTP, SMTP (POP before SMTP, SMTP-AUTH <LOGIN>), FTP, SNTP, DHCP, DNS |
| Zasilanie | bateria AA × 2 (AA Ni-MH), USB Bus Power (5V 200mA), PoE IEEE 802.3af |
| Czas działania baterii *3 | z komunikacją LAN: od 10 dni do 1.5 roku *4 bez komunikacji LAN ok. 1.5 roku |
| Wymiary | W 58mm × S 78mm × G 26mm |
| Waga | ok. 65 g |
| Warunki pracy | Temperatura: -10 do 60°C *5 Wilgotność: 90 %RH lub mniej (bez kondensacji) |
| Akcesoria *6 | bateria AA (LR6) × 2, kod rejestracyjny, USB Mini-B Cable (US-15C), instrukcja |
| Kompatybilne oprogramowanie *7 | Microsoft Windows 8 32/64 bit *8 Microsoft Windows 7 32/64 bit Microsoft Windows Vista 32 bit (SP1 lub nowszy) Microsoft Windows XP 32 bit (SP3 lub nowszy) wersja mobilna Android lub iOS |
| Oprogramowanie | Sensodis (płatne); TR-7wf/nw for Windows, T&D Graph, T&D Thermo – bezpłatne |
| Wersja językowa | angielska*9 |
*1 WPS nie jest dostępna dla WEP(64bit/128bit) lub WPA-PSK(TKIP) w ustawieniach Access Point. W celu wykorzystania WPS proszę wybrać WPA2-PSK(AES) lub wyłączyć zasady bezpieczeństwa.
*2 Klient HTTP, możliwość korzystania z proxy dla firmware lub nowszego dla TR-7wf.
*3 Czas działania baterii uzależniony jest od konfiguracji urządzenia i warunków pracy. Podane wartości są orientacyjne i nie są gwarantowane.
*4 Około 10 dni dla częstotliwości automatycnego odczytywania danych ustawionych na 1 minutę, 1 rok dla częstotliwości ustawionej na 1 godzinę oraz 1.5 roku dla częstotliwości 12 godzin lub więcej.
*5 -10 do 45°C w przypadku zasilania PoE lub USB dla TR-7nw).
*6 Oprogramowanie nie znajduje się w zestawie ale może być bezpłatnie pobrane ze strony www producenta.
*7 Do instalacji wymagane są uprawnienia administratora na komputerze PC.
*8 Dla Windows 8 proszę pamiętać, że oprogramowanie działa tylko w trybie „Desktop”.
*9 Sugerowana wersja językowa systemu powinna być taka sama jak wersja oprogramowania, w przeciwnym razie mogą pojawić się niezgodności.
