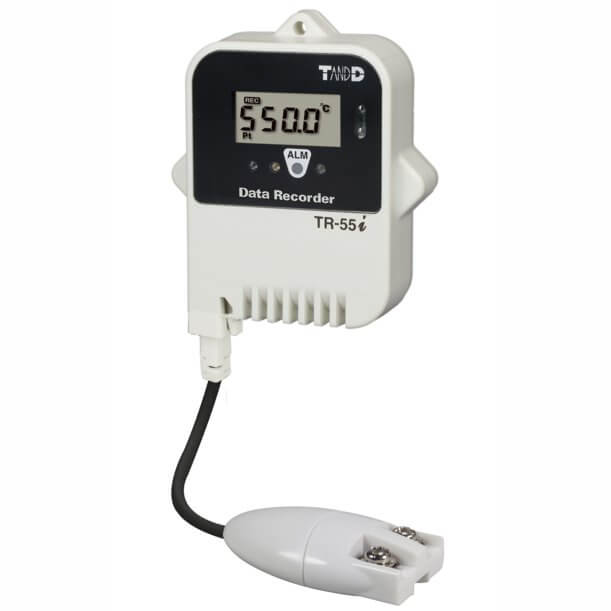

Rejestrator temperatury TR-55i-Pt, sonda zewnętrzna (PT-100/PT-1000)

Rejestrator temperatury TR-55i z możliwością podłączenie czujników oporowych PT100/PT1000 umożliwia dokładny pomiar i rejestrację temperatury w zakresie -199 do 600°C. Możliwość podłączenia termopar (3-przewody) praktycznie w dowolnym wykonaniu. Ten typ rejestratora polecamy szczególnie do monitorowania wysokotemperaturowych urządzeń laboratoryjnych, zamrażarek niskotemperaturowych, części maszyn lub instalacji. W tym przypadku rejestrator jest przymocowany na zewnątrz monitorowanego urządzenia a do jego wnętrza wprowadzona jest sonda pomiarowa – przez uszczelkę w drzwiach lub też otwór inspekcyjny .

zewnętrzny czujnik temperatury do pomiaru w zakresie -199 to 600°C

dokładne i sprawdzone rozwiązanie do monitorowania zamrażarek niskotemperaturowych

szczelność obudowy IP64 umożliwia pracę w trudnych warunkach (duża wilgotność)

solidna i trwała obudowa, niewielkie wymiary, wewnątrz obudowy znajduje się dodatkowo tabletka osuszająca elektronikę

pojemność 16,000 wyników pomiarowych

próbkowanie danych od 1 sekundy do 60 minut

wyświetlacz LCD pokazuje aktualnie zmierzoną wartość oraz stan naładowania baterii i stan alarmowy

w zestawie bezpłatne oprogramowanie do analizy danych pomiarowych

w zestawie bezpłatne oprogramowanie do analizy danych pomiarowych

dane pomiarowe można zgrać przy pomocy przenośnej bazy odczytowej

TR-5i to system pomiaru i rejestracji danych, w którym pomiary przesyłane są do komputera z wykorzystaniem baz odczytowych. Rejestratory serii TR-5i zamontowane w różnych miejscach umożliwiają ciągły pomiar temperatury, napięcia, natężenia prądu oraz pulsu. Aktualne pomiary prezentowane są na przejrzystym, wyraźnym wyświetlaczu LCD. Dane pomiarowe z rejestratorów do komputera można zgrać przy bazy odczytowej, przenośnej (TR-57DCi) bądź podłączonej do komputera PC (TR-50U2). TR-5i to seria rejestratorów w atrakcyjnej cenie.

Zgodność z EN12830
Modele rejestratorów TR-51i oraz TR-52i są zgodne z dyrektywą europejskiej EN12830 definiującej wymagania w stosunku do rejestratorów temperatury używanych podczas transportu, magazynowa i dystrybucji produktów spożywczych schłodzonych, mrożonych oraz lodów.

Przykładowe zastosowania

* monitoring temperatury towarów schłodzonych i mrożonych
* monitoring temperatury podczas twardnienia betonu
* sprawdzanie izolacji cieplnej urządzeń
* kontrola działania instalacji i urządzeń klimatyzacyjnych i wentylacyjnych
* monitoring temperatury podczas transportu produktów wrażliwych na zmiany temperatury

* monitorowanie temperatury w urządzeniach laboratoryjnych, chłodziarkach, suszarkach, piecach
* rejestracji sygnałów napięciowych lub prądowych z innych urządzeń np przepływomierze, analizatory
* rejestracja zdarzeń, impulsów (ON / OFF), a także monitorowanie urządzeń klimatyzacyjnych

Główne zalety rejestratorów TR-5i
dokładny i pewny pomiar temperatury, napięcia, prądu itd
duży, wyraźny wyświetlacz LCD
trwała i szczelna obudowa
niezależne zasilanie bateryjne ułatwia montaż i swobodę wyboru miejsca instalacji rejestratora, gwarancja zachowania ciągłości pomiarów
działanie i pełna funkcjonalność bez konieczności ciągłej pracy komputera, sygnalizacja alarmu migającą diodą
bezpłatne oprogramowanie do konfiguracji i generowania raportów
średnica sondy do pomiaru temperatury wynosi tylko 2.5mm
niskie zużycie energii, działanie jednej baterii do 4 lat, samodzielna wymiana baterii
możliwość adjustacji wyników względem urządzeń wzorcowych

Zasada działania rejestratorów

Seria TR-5i umożliwia pomiar i rejestrację temperatury, napięcia,prądu, pulsu. Zmierzone wartości przechowywane są w pamięci rejestratorów, a następnie zgrywane do komputera z wykorzystaniem baz odczytowych. W zależności od konfiguracji systemu zebrane dane pomiarowe mogę być przesyłane przy bazę odczytową USB lub transmisję na podczerwień IR.

Minimalny zestaw pomiarowy składa się z rejestratora oraz bazy odczytowej.

Szeroki zakres pomiaru temperatury

Serii TR-5i dostępne są cztery modele rejestratorów temperatury:
– model TR-51i z sondą wewnętrzną i zakresem pomiaru temperatury -40 do 80°C
– model TR-52i z sondą zewnętrzną (termistor) i zakresem pomiaru temperatury -60 do 155°C
– model TR-55i-TC z sondą zewnętrzną (termopary) i zakresem pomiaru temperatury -199 do 1700°C
– model TR-55i-Pt z sondą zewnętrzną (Pt-100) i zakresem pomiaru temperatury -199 do 600°C

Zwarta, wytrzymała, trwała, wodoszczelna konstrukcja

Lekka, trwała, wodoodporna konstrukcja pozwala na użycie tego rejestratora w najtrudniejszych warunkach. Mogą być swobodnie wykorzystywane w obszarach o wysokiej wilgotności z kondensacją pary wodnej, środowisku chłodnym i mroźnym, również w podziemiach. Uwaga: klasa szczelności IP jest wystarczająca do większości sytuacji, ale nie do ciągłego zanurzenia w wodzie.

UWAGA: Rejestratory nie nadają się do zanurzenia w wodzie, w przypadku konieczności pomiaru temperatury cieczy należy wybrać model TR-52i z sondą zewnętrzną, którą można włożyć do praktycznie dowolnej cieczy (sonda jest teflonowana).

Pojemność rejestratorów do 16 000 wartości

Jeden rejestrator może zapamiętać do 16.000 odczytów. Dla interwału rejestracji danych co 1 godzinę daje to okres nagrywania 666 dni czyli prawie dwa lata ciągłego nagrywania.

Długi okres działania baterii

Rejestratory serii TR-5i zostały zaprojektowane z myślą o jak najdłuższej pracy na jednej baterii, do 4 lat. Niski poziom baterii i konieczność jej wymiany sygnalizowane są pojawieniem się ikony BAT na wyświetlaczu rejestratora.
alt

Tabele poniżej przedstawiają orientacyjne okresy działania rejestratorów na nowych bateriach SAFT LS14250.

Modele TR-51i / 52i

Interwał rejestracji1 sekunda2 sekundy5 sekund10 i więcej sekund
Czas działania bateriiok. 18 miesięcy2 lata3 lata4 lata
Modele TR-55i

ModelInterwał rejestracji 1 sekundaInterwał rejestracji 10 i więcej sekund
TR-55i-TCok. 6.5 miesiąceok. 14 miesięcy
TR-55i-Ptok. 10 miesięcyok. 24 miesiące
TR-55i-Vok. 16 miesięcyok. 16 miesięcy
TR-55i-Aok. 16 miesięcyok. 16 miesięcy
TR-55i-P (otwarty)ok. 24 miesiące
TR-55i-P (zwarty)ok. 16 miesięcy

(UWAGA:podane wartości sa jedynie orientacyjne i nie mogą służyć do reklamacji, czas działania baterii zależy od warunków otoczenia oraz konfiguracji rejestratorów)

Interwały nagrywania danych można wybierać z szerokiego zakresu wartości, dwie metody zapisu danych

Rejestratory posiadają do wyboru 15 interwałów czasowych do nagrywania danych (od 1 sekundy do 1 godziny). Każda rejestrator pozwala na dwie metody zapisu:
„Tryb One time”: gdy 16.000 odczytów zostało osiągnięte, zatrzymuje nagrywanie.
„Tryb Endless”: kiedy 16000 odczytów zostało osiągnięte, to automatycznie nadpisuje najstarsze dane.

Uniwersalne rejestratory sygnału do przetworników napięciowych i prądowych

Rejestratory TR-55i pozwalają na podłączenie do napięciowych lub prądowych przetworników dostępnych na rynku. Dzięki tej funkcjonalności można mierzyć praktycznie wszystkie wartości fizyczne.
alt

Informacje pokazywane na wyświetlaczu LCD

Tryb pracy (Endless – pętla, One time – jeden cykl), słaba bateria BAT, komunikacja z bazą na podczerwień IR.
alt

Zgrywanie danych pomiarów z rejestratorów – komunikacja optyczna i na podczerwień IR

Do zgrania danych pomiarowych z pamięci rejestratorów TR-51i, TR-52i lub TR-55i niezbędna jest baza odczytowa.

Zgrywanie danych przez podczerwień IR
Baza odczytowa TR-57DCi umożliwia bezprzewodowe zgrywanie danych pomiarowych z rejestratorów z wykorzystaniem transmisji na podczerwień IR. Dane pomiarowe można odczytać z rejestratora w miejscu jego pracy bez konieczności przynoszenia do komputera. Pozwala to zaoszczędzić czas.
alt

Zgrywanie danych przy pomocy komunikacji optycznej
Bazy odczytowe TR-57DCi oraz TR-50U2 posiadają wbudowane diody do komunikacji z rejestratorami. W celu zgrania pomiarów należy położyć rejestrator na bazie odczytowej zgodnie z rysunkiem poniżej.
alt

Analiza danych w miejscu montażu rejestratorów
Baza odczytowa TR-57DCi posiada duży, wyraźny wyświetlacz do przeglądania danych pomiarowych w formie tabeli lub wykresów w miejscu działania rejestratora. Do wykonania tych operacji nie jest potrzebny komputer. Funkcja szczególnie wygodna podczas transportu lub przyjmowania towarów.
alt

Raportowanie stanów alarmowych
W przypadku przekroczenia zadanych limitów pomiarowych, górnego i dolnego, zostanie włączona alarmowa dioda ALM. Dioda będzie błyskać do momentu zgrania danych pomiarowych, nawet po ustąpieniu przekroczenia. Dzięki tej funkcji nie jest możliwe przeoczenia sytuacji alarmowej.
alt

Zgodność z normą EN12830

Rejestratory oznaczone jako EN12830 spełniają wymagania normy EN12830 dotyczącej rejestratorów temperatury do transportu, przechowywania i dystrybucji żywności schłodzonej, mrożonej, głęboko mrożonej, szybko mrożonej oraz lodów.

Dostępne modele baz do odczytywania danych z rejestratorów

W każdym układzie pomiarowym niezbędna jest przynajmniej jedna baza odczytowa. Odpowiedzialna jest zgrywanie i przekazywanie danych pomiarowych z rejestratorów TR-5i do komputera. W zależności od wymagań Klienta dostępne są następujące modele baz odczytowych.

Baza TR-50U2 – wykorzystanie USB (kliknij tutaj)
Baza odczytowa zgrywanie danych pomiarów z rejestratorów do na komputer z wykorzystaniem bezpośredniego podłączenia do komputera przez port USB.
Kliknij tutaj
Baza TR-57DCi – wykorzystanie USB (kliknij tutaj)
Przenośna baza odczytowa TR-57DCi, umożliwia zgrywanie i analizę danych (wartości numeryczne, wykresy) bez potrzeby uruchamiania komputera lub dostępu do sieci komputerowej. Szczególnie wygodna do odczytywania temperatury podczas transportu lub magazynie. Na dużym wyświetlaczu LCD może przeglądać dane pomiarowe w formie tabeli lub liczb zaraz po zgraniu z rejestratora.
Kliknij tutaj
Dane techniczne
Kanały pomiaroweTemperatura 1 kanał (zewnętrzny )
Czujnik pomiarowyPt100, Pt1000 (3-przewody)
Jednostki pomiarowe°C, °F
Zakres pomiarowy-199 do 600°C
Dokładność (*1)±(0.3°C + 0.3 % rdg) [10 do 40°C], ±(0.5°C + 0.3 % rdg) [-40 do 10°C / 40 do 80°C]
Pojemność pamięci16,000 pomiarów
Interwał rejestracjiDo wyboru 15 ustawień: 1, 2, 5, 10, 15, 20, 30 sekund lub 1, 2, 5, 10, 15, 20, 30, 60 minut.
Tryb rejestracjiPĘTLA (po zapełnieniu pamięci rejestrator zacznie nadpisywać najstarsze wyniki), 1 CYKL (po zapełnieniu pamięci rejestrator zatrzyma się)
Wyświetlacz LCDaktualne pomiary i stan baterii, alarm
Komunikacjakomunikacja optyczna, podczerwień IR (IrPHY 1.2 nisko energetyczny)
ZasilanieBateria litowa: LS14250
Bateria (*1)ok. 24 miesiące (14 miesięcy z włączoną komunikacją IR)
WymiaryW 62 mm x S 47 mm x G 19 mm
Wagaok. 55 g
Warunki pracy-40 do 80°C
Klasa szczelnościIP64 odporny na zanurzenie (*2)
AkcesoriaBateria litowa (LS14250), instrukcja obsługi, adapter do sond PTM-3010

*1: „rdg” – oznacza mierzonej wartości
*2: Czas działania baterii uzależniony jest od konfiguracji urządzenia i warunków pracy. Podane wartości są orientacyjne i nie są gwarantowane.
*3: Dotyczy czujnika wraz z podłączoną sondą

Producent zastrzega prawo do zmiany powyższych parametrów bez wcześniejszej informacji.

Wymiary rejestratora TR-55i

1: Wyświetlacz LCD
2: Port podczerwieni IR
3: Diody komunikacyjne
4: ALM dioda alarmowa
5: Tylna pokrywka
6: Złącze sondy pomiarowej

Walidacja, wzorcowanie PCAWsparcie techniczne, pomoc
Walidacja, wzorcowanie PCA

Walidacja
Urządzenie posiada opracowaną dokumentację i procedury do przeprowadzenia walidacji. Proces walidacji składa się z kwalifikacji instalacyjnej (IQ) oraz kwalifikacji operacyjnej (OQ).

Wzorcowanie
Dla zainteresowanych Klientów istnieje możliwość dostarczenie rejestratora ze świadectwem wzorcowania wystawionym przez akredytowane przez PCA laboratorium pomiarowe. Wzorcowanie rejestratora może być przeprowadzone w jednym lub większej liczbie punktów temperatury.

Wsparcie techniczne, pomoc
Oprogramowanie
Do obsługi i konfiguracja rejestratorów serii TR-5i niezbędne jest oprogramowanie konfiguracyjne producenta. Wersja standardowa jest bezpłatna.

Montaż
Do zawieszenia rejestratora na ścianie służy uchwyt montażowy (opcja).

Procedura zakupu rejestratora
Dobór sprzętu nie wymaga przeprowadzenia wstępnych pomiarów. Liczba potrzebnych rejestratorów równa jest ilości planowanych punktów pomiarowych.

Minimalny zestaw pomiarowy składa się z rejestratora oraz bazy odczytowej.

Zasilanie rejestratorów
Rejestratory mogą być zasilane baterią lub z zasilacza 230V. Bateria standardowa wystarcza na ok. 10 miesięcy pracy, bateria o zwiększonej pojemności działa do 4 lat. Czas działania baterii uzależniony jest od konfiguracji urządzeń oraz warunków pracy.
