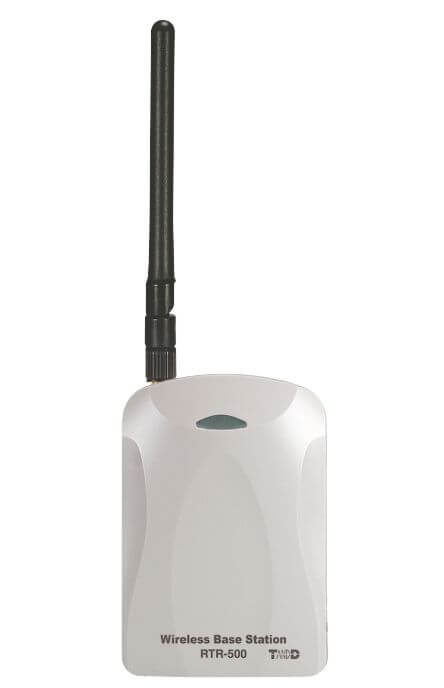

Baza odczytowa RTR-500 – komunikacja przez port USB

Baza odczytowa RTR-500 umożliwiająca zgrywanie danych pomiarowych z rejestratorów serii RTR-500 i wysyłanie ich na komputer lub serwer ftp (pliki xml) z wykorzystaniem bezpośredniego podłączenia do komputera przez port USB. Wysyła powiadomienia w formie wiadomości email, może realizować funkcję ciągłego monitoringu alarmowego wielu urządzeń! Możliwość automatycznego ściągania danych pomiarowych z rejestratorów o zadanym czasie.

Prosty montaż, instalacja oprogramowania oraz obsługa.

Baza RTR-500 może pełnić również funkcję wzmacniacza sygnału radiowego w dużych układach pomiarowych, w których rejestratory serii RTR-500 rozmieszczone w odległych miejscach na wielu poziomach.

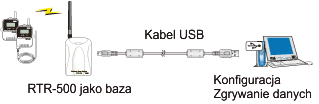

Działanie RTR-500 w trybie bazy odczytowej

Baza RTR-500 może pełnić funkcję głównego koordynatora sieci pomiarowej. Po podłączeniu do komputera przez port USB RTR-500 umożliwia zgrywanie danych z rejestratorów drogą radiową, prowadzenie monitoringu przekroczenia zadanych limitów alarmowych. Zebrane dane pomiarowe mogą być zapisane na lokalny dysk komputera PC. Takie rozwiązanie jest idealne do niewielkich układów pomiarowych (do 5-10 rejestratorów) lub w miejscach, w których nie można wykorzystać lokalnej sieci komputerowej. Po wystąpieniu przekroczenia zadanych limitów alarmowych zostanie wysłane alarmowe powiadomienie email.

Przesyłanie danych pomiarowych przez sieć komputerową

Archiwalne dane pomiarowe oraz aktualne odczyty mogą być automatycznie i cyklicznie zgrywane z rejestratorów o określonym czasie. Dane po zgraniu mogą być wysłane w formie raportu na konto email lub zapisane na serwerze ftp, użytkownika lub bezpłatnym serwerze producenta.

Wysyłanie alarmowych powiadomień email

Po aktywacja funkcji powiadomień alarmowych oraz ustawieniu dolnego i górnego limitu alarmowego indywidualnie dla każdego z rejestratorów możliwe będzie prowadzenie ciągłe monitoringu. W przypadku stwierdzenia przekroczenia zadanych limitów alarmowych system wyśle emailem szczegółowe powiadomienie alarmowe z pełną informację tzn. nazwą rejestratora, dokładanym czasem wystąpienia przekroczenia oraz zmierzoną wartością.

Monitoring aktualnych wartości

Oprogramowanie TandD umożliwia kontrolę aktualnych wartości ze wszystkich rejestratorów na ekranie komputera. Bez konieczności sprawdzania odczytów na wyświetlaczach LCD poszczególnych rejestratorów można je na bieżąco śledzić na ekranie monitora.

Manualny odczyt danych

System RTR-500 umożliwia automatyczne zgrywanie pomiarów z rejestratorów do komputera. Dodatkowo na życzenie Klienta dane pomiarowe można zgrać w każdej chwili nie czekjąc na odczyt automatyczny.

Zastosowanie RTR-500 jako wzmacniacza/ przekaźnika sygnału radiowego

RTR-500 oprócz funkcji koordynatora sieci pomiarowej może pełnić również zadanie wzmacniacza sygnału. W przypadku gdy rejestratory znajdują się na różnych poziomach budynku lub też są w znacznej odległości od siebie konieczne może się okazać zastosowanie wzmacniaczy sygnały.

Każdy wzmacniacz sygnału RTR-500 zwiększa zasięg transmisji radiowej o ok. 50 metrów zależnie od warunków przestrzennych. Do zasilania wzmacniacza sygnału RTR-500 można zastosować baterie (2xAA) lub zasilacz AC.

Logiczny podział rejestratorów w grupy

Bardzo wygodną funkcją przy zarządzaniu większą liczbą rejestratorów (>8 sztuk) jest możliwość podzielenia i przypisanie rejestratorów do grup. Grupą może być nazwa pokoju, budynku, typ laboratorium np. biologia, chemia, woda, poziom1 etc.

Reguły przypisywania do grup:
  Liczba rejestratorów: do 32 na grupę(*)
  Wzmacniacze sygnału RTR-500: do 10 na grupę
  Liczba grup: do 20

*rejestratory RTR-574 i RTR-576 liczone są jako dwie sztuki.
Przykład: „10 x RTR-501” oraz „5 x RTR-574” są liczone jak 10 sztuk rejestratorów.

Dane techniczne
RTR-500Tryb bazy odczytowejTryb wzmacniacza sygnału
Funkcje   1. Automatyczne zgrywanie danych z rejestratorów (E-mail / FTP)
  2. Monitoring alarmowy (E-mail)
Rodzaje powiadomień alarmowychPrzekroczenie zadanych limitów, przekroczenie dawki kumulatywnej (RTR-574) UV/VIS,
utrata komunikacji z rejestratorem,
niski poziom baterii w rejestratorze,
błąd czujnika w rejestratorze (uszkodzenie lub odłączenie)
Zasilanieport USB 2 x bateria AA,
zasilacz AC (AD-0638 or AD-06C1)
napięcie zasilania2.5V do 7.0V
Pobór prąduok. 50mA (komunikacja radiowa)
Komunikacjaport USB (do komputera PC)
komunikacja optyczna (z kompatybilnymi rejestratorami innymi niż RTR-574/576)
dioda LEDWłączona, stałe światło: podłączenie do komputere PC przez USB
Miganie: komunikacja z komputerem lub komunikacja radiowa
Czas działania baterii
ok. 6 miesięcy *
Wymiary W 96mm x S 65mm x G 25mm (bez elementów wystających )
Długość anteny : 109mm
Wagaok. 71g (bez baterii)
Warunki pracyTemperatura: -10 do 60°C (-30 do 60°C przy zewnętrznym zasilaniu)
wilgotność : <90 %RH (bez kondensacji)
*dla całkowitego obciążenia dziennego przez 5 minut. Czas działania baterii uzależniony jest od konfiguracji urządzenia i warunków pracy. Podane wartości są orientacyjne i nie są gwarantowane.
Komunikacja radiowa
Moc RF5mW
SpecyfikacjaIC RSS-210 (zakres częstotliwości: 902 do 928MHz )
ETSI EN 300 220 (zakres częstotliwości: 902 do 928MHz : 869.7 do 870MHz)
Zasięg transmisjido 150 metrów w przestrzeni niezabudowanej
Czas trwania komunikacjiŚciągnięcie pełnej pamięci pomiarów:
  RTR-501/501L, 502/502L, 503/503L, 505/505L, 507/507L : ok. 120 sekund.*
  RTR-574: ok 240 sekund,RTR-576: ok. 180 sekund.*
* taki sam czas należy dodać na każdy zastosowany wzmacniacz sygnału.
Komunikacja sieciowa
Protokół transmisji danych Tryb bazy odczytowej podłączonej do PC z uruchomionym programem „RTR-500 for Windows”:
Automatyczne zgrywanie danych chwilowych i archiwalnych:
  transmisja FTP (wsparcie trybu PASV)
  SMTP (SMTP-AUTH, POP-before SMTP, SMTP over SSL/TLS, STARTTLS)
  *SMTP-AUTH wsparcie PLAIN, LOGIN oraz MD5
Tryb monitoringu:
  SMTP (SMTP-AUTH, POP-before SMTP, SMTP over SSL/TLS, STARTTLS))
  *SMTP-AUTH wsparcie PLAIN, LOGIN and MD5

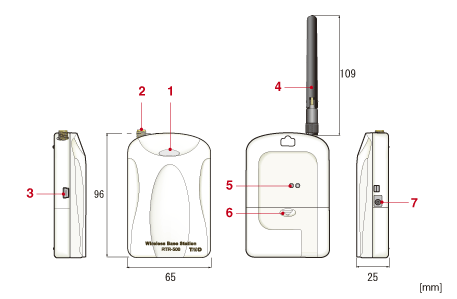

Wymiary bazy RTR-500
Wymiary bazy RTR-500
1: Dioda LED
2: Przyłącze anteny
3: Port mini USB
4: Antena
5: Strefa komunikacji optycznej
6: Pokrywa komory z bateriami
7: Przyłącze zasilacza AC
