Przenośna baza odczytowa RTR-500DC – odczyt pomiarów w dowolnym miejscu i czasie

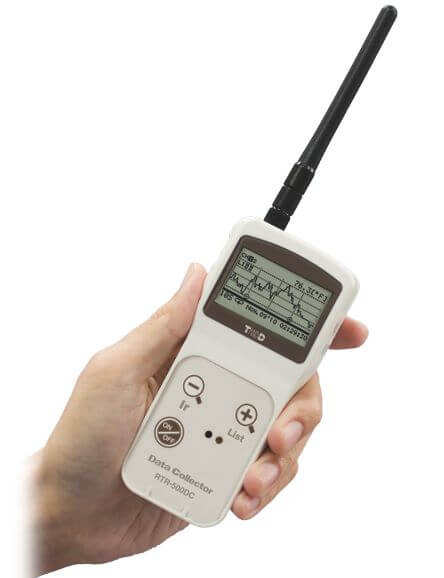

Przenośna baza odczytowa RTR-500DC, umożliwia zgrywanie i analizę danych (przeglądanie wartości numerycznych, wykresy) bez potrzeby uruchamiania komputera lub dostępu do sieci komputerowej. Niewielkie wymiary, możliwość obsługi jedną ręką oraz zasilanie bateryjne czyni bazę RTR-500DC szczególnie wygodną do odczytywania temperatury podczas transportu, w dużych magazynach lub podczas przyjmowania próbek. Dane pomiarowe po zgraniu z rejestratorów do bazy mogą zostać przeniesione do komputera przy pomocy kabla USB.

RTR-500DC może realizować funkcję ciągłego monitoringu alarmowego wielu urządzeń! Prosty montaż, instalacja oprogramowania oraz obsługa.

Radiowy, mobilny odczyt danych

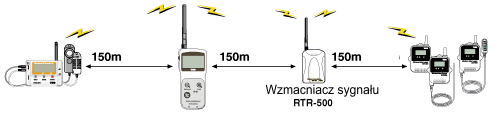

Baza odczytowa RTR-500DC umożliwia zgrywanie danych z rejestratorów drogą radiową. Maksymalny zasięg transmisji w przestrzeni niezabudowanej wynosi do 150 metrów. Zastosowanie RTR-500 jako wzmacniacza sygnału umożliwia zwiększenie zasięgu transmisji o kolejne 150 metrów (w przestrzeni niezabudowanej).

Reguły przypisywania do grup:
  Liczba rejestratorów: do 32 na grupę(*)
  Wzmacniacze sygnału RTR-500: do 15 na grupę
  Liczba grup: do 7

*rejestratory RTR-574 i RTR-576 liczone są jako dwie sztuki.
Przykład: „10 x RTR-501” oraz „5 x RTR-574” są liczone jak 10 sztuk rejestratorów.

Natychmiastowy dostęp do wykresów i danych numerycznych

Po zgraniu danych pomiarowych z rejestratorów do bazy odczytowej RTR-500DC użytkownik może natychmiast przeprowadzić ich analizę w formie wykresu, bez potrzeby włączania komputera.

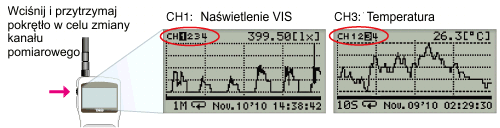

Każda kanał pomiarowy (temperatura, wilgotność itd.) wyświetlany jest na osobnym wykresie. W przypadku rejestratora temperatury, wilgotności, naświetlenia VIS i promieniowania UV model RTR-574 użytkownik uzyska dostęp do 4 ekranów z każdym z kanałów pomiarowych. Wciskając pokrętło sterujące możliwe jest przełączania pomiędzy ekranami.

Analiza pomiarów obejmuje również sprawdzenie czy zadane wartości alarmowe zostały przekroczone, odszukanie wartości min./maks. oraz powiększanie pomniejszanie wykresu.

Monitoring alarmowy i monitoring aktualnych wartości

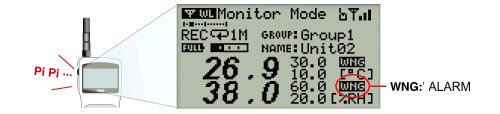

Możliwe jest ustawienie bazy RTR-500DC w tryb monitorowania aktualnych wartości oraz wartości alarmowych.

Co określony czas baza RTR-500DC będzie wyświetlała na ekranie LCD aktualny pomiar z każdego z rejestratorów. W przypadku stwierdzenia przekroczenia ustawionych limitów górnego i dolnego zostanie włączony alarm dźwiękowy.

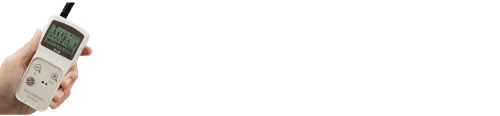

Wygodna obsługa jedną reką

Pokrętło do wyboru funkcji i zatwierdzania ułatwia obsługę bazy RTR-500DC. Przewija pokrętła umożliwia wybór różnych funkcji, które zatwierdzamy wciskając pokrętło. Duży przejrzysty wyświetlacz LCD oraz prosta struktura menu czyni obsługę bazy prostą i wygodną w każdych warunkach, bez konieczności włączania komputera.

Różne sposoby zasilania i oszczędzanie energii

Baza RTR-500DC może być zasilana bateriami 2xAAA , przez port USB lub zasilacz AC.

W celu oszczędzania energii urządzenie zostanie automatycznie wyłączone po 3 minutach braku aktywności.

Podświetlenie ekranu

Wyświetlacz bazy RTR-500DC posiada funkcję podświetlania ekranu ułatwiają obsługę również w ciemności. Przy braku aktywności przez 5 sekund podświetlenie ekranu zostanie wyłączone w celu oszczędzania energii. Po wznowieniu obsługi pod świetlenie ekranu zostanie ponownie włączone.

W przypadku podłączonego zasilacza AC podświetlanie pozostaje włączone.

Dane techniczne
Pojemność pamięci15 pełnych odczytów pamięci urządzeń RTR-501 / 502 / 503 / 507 / 505
7 urządzeń RTR-574 / 576
W przypadku niepełnych odczytów do 250 sesji zgrywania danych
Dokładność zegara wewnętrznego +/- 30 sekund/miesiąc dla 25°C
Wyświetlacz LCD1.9 cala, 128 x 64 dpi, monochromatyczny, podświetlany
Functions:
Wireless Communication
Zgrywanie i zapisywanie danych pomiarowych, Monitoring alarmowy i aktualnych wartości, Start i stop rejestracji na wybranych urządzeniach,
Sprawdzenie siły sygnału radiowego
Funkcje RTR-500DCZmiana jednostki temperatury, podświetlenie LCD, kontrast LCD, zapełnienie pamięci, dźwięk klawisza, stan baterii, automatyczne wyłączanie urządzenia
Funkcje wyświetlaczaWykres (wartość minimalna/ maksymalna, limit dolny/ górny
legenda pomiarów (czas zgrywania danych, czas rozpoczęcia rejestracji danych, czas zatrzymania rejestracji danych, czas ostatniego pomiaru)
Rodzaje powiadomień alarmowych>Przekroczenie zadanych limitów, przekroczenie dawki kumulatywnej (RTR-574) UV/VIS
Zasilanie2x bateria AAA
zasilacz AC (AD-0638 lub AD-06C1) lub przez port USB
Czas działania bateriiok. 96 ciągłego użytkowania
WymiaryW 125mm x S 58mm x G 26.3mm
Antena: 109mm
Wagaz bateriami ok. 127g
Warunki pracyTemperatura: 0 do 50°C / Wilgotność: <90%RH (bez kondensacji)
Komunikacja radiowa
Moc RF5mW
SpecyfikacjaIC RSS-210 (zakres częstotliwości: 902 do 928MHz )
ETSI EN 300 220 (zakres częstotliwości: 902 do 928MHz : 869.7 do 870MHz)
Zasięg transmisjido 150 metrów w przestrzeni niezabudowanej
Czas trwania komunikacjiŚciągnięcie pełnej pamięci pomiarów:
  RTR-501/501L, 502/502L, 503/503L, 505/505L, 507/507L : ok. 120 sekund.*
  RTR-574: ok 240 sekund,RTR-576: ok. 180 sekund.*
* taki sam czas należy dodać na każdy zastosowany wzmacniacz sygnału.

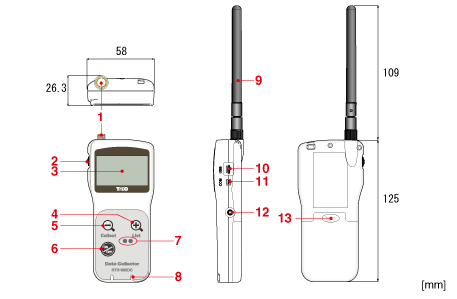

Wymiary bazy RTR-500DC

1: Przyłącze anteny
2: Pokrętło do sterowania
3: Wyświetlacz LCD
4: Klawisz List
5: Klawisz Collect
6: Przycisk zasilania (ON/OFF)
7: Strefa komunikacji optycznej
8: Wypustki ułatwiające ułożenie rejestratora
9: Antena
10: Port komunikacyjny USB
11: Port komunikacyjny RS-232C
12: Przyłącze zasilacza AC
13: Pokrywa komory z bateriami
