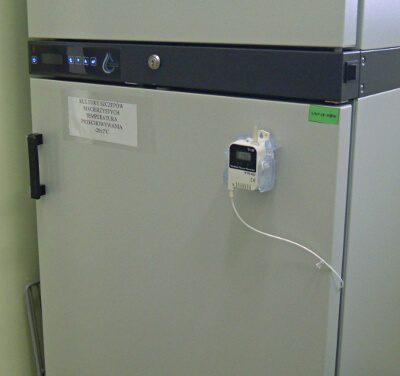

Rejestrator temperatury RTR502B/RTR502BL posiada zewnętrzny czujnik temperatury, który czyni ten rejestrator idealnym do pomiaru w lodówkach lub trudno dostępnych miejscach lub cieczach. Ten typ rejestratora polecamy szczególnie do monitorowania urządzeń laboratoryjnych. W tym przypadku rejestrator jest przymocowany na zewnątrz monitorowanego urządzenia a do jego wnętrza wprowadzona jest sonda pomiarowa (średnica tylko 2.5mm) – przez uszczelkę w drzwiach lub też otwór inspekcyjny .
Zewnętrzny czujnik temperatury do pomiaru w zakresie -60°C do 155°C z dokładnością do ±0.3°C. Szczelność obudowy IP64 umożliwia pracę w trudnych warunkach (duża wilgotność). Spełnia wymagania normy EN-12830 dotyczącej rejestratorów temperatury do transportu, przechowywania i dystrybucji żywności schłodzonej, mrożonej, głęboko mrożonej, szybko mrożonej oraz lodów (nie dotyczy wersji L). Solidna i trwała obudowa, niewielkie wymiary, wewnątrz obudowy znajduje się dodatkowo tabletka osuszająca elektronikę.
Zasada działania radiowych rejestratorów z serii RTR-500
Seria RTR-500 umożliwia pomiar i rejestrację temperatury, wilgotności oraz naświetlenia UV/ VIS. Zmierzone wartości przechowywane są w pamięci rejestratorów, a następnie przesyłane do komputera lub serwera z wykorzystaniem baz odczytowych. Minimalny zestaw pomiarowy składa się z rejestratora oraz bazy odczytowej. W zależności od konfiguracji systemu zebrane dane pomiarowe mogą być przesyłane przy pomocy USB, kablowej sieci LAN, bezprzewodowego WiFi lub transmisji GPRS.
![Radiowe rejestratory TANDD seria RTR-500](/wp-content/uploads/2015/07/rtr500komunikacja.gif)
Rejestratory oznaczone jako EN12830 spełniają wymagania normy EN12830 dotyczącej rejestratorów temperatury do transportu, przechowywania i dystrybucji żywności schłodzonej, mrożonej, głęboko mrożonej, szybko mrożonej oraz lodów (nie dotyczy typu L).

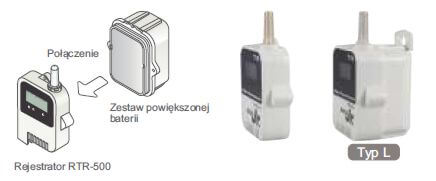

Rejestratory oznaczone literą „L” wyposażone są w baterie o zwiększonej pojemności. Czas działania takiej baterii jest około 4x dłuższy od baterii standardowej, do 4 lat pracy zależnie od konfiguracji i warunków otoczenia.
Dane techniczne | |
---|---|
Kanały pomiarowe | Temperatura 1 kanał (zewnętrzny ) |
Czujnik pomiarowy | termistor |
Jednostki pomiarowe | °C, °F |
Zakres pomiarowy | -60 do 155 °C |
Dokładność | śr. ±0.3 °C [ -20 do 80 °C]śr. ±0.5 °C [ -40 do -20 °C/ 80 do 110 ]śr. ±1.0°C [ -60 do -40 °C/ 110 do 155 °C ] |
Rozdzielczość | 0.1°C |
Czas odpowiedzi | Termiczna stała czasowa: 30 sekund powietrze, 4 sekundy woda Czas odpowiedzi ( 90% ): 80 sekund powietrze, 7 sekund woda |
Pojemność | 16,000 pomiarów |
Interwał rejestracji | Do wyboru 15 ustawień: 1, 2, 5, 10, 15, 20, 30 sekund lub 1, 2, 5, 10, 15, 20, 30, 60 minut. |
Tryb rejestracji ( *1) | PĘTLA (po zapełnieniu pamięci rejestrator zacznie nadpisywać najstarsze wyniki), 1 CYKL (po zapełnieniu pamięci rejestrator zatrzyma się) |
Wyświetlacz LCD | aktualne pomiary i stan baterii |
Komunikacja | komunikacja radiowa ETSI EN 300 220 ( zakres częstotliwości: 869.7 do 870 MHz, RF moc: 5 mW ) komunikacja optyczna Bluetooth 4.2 (Bluetooth Low Energy) |
Zasilanie | Bateria litowa: LS14250 (*2) Typ L: zestaw do zwiększonej baterii (*3) Zestaw z zasilaczem 230V (*4) |
Bateria (*5) | Około 10 miesięcy, typ L: około 4 lat |
Wymiary | W 62 mm x S 47 mm x G 19 mm Typ L: W 62 mm x S 47 mm xG 46.5 mm ( bez czujnika ) Długość anteny: 24 mm |
Waga | ok. 56 g Typ L: ok. 109 g (z baterią, bez czujnika) |
Warunki pracy | -40 do 80°C ( komunikacja radiowa możliwa w zakresie -30 do 80°C) |
Klasa szczelności | IP64: odporny na bryzgi wody (*6) |
Akcesoria | Czujnik temperatury ( TR -5106 ) Bateria litowa (LS14250) lub zestaw zwiększonej baterii (RTR -500B1), instrukcja obsługi |
Kompatybilne bazy odczytowe | RTR-500, RTR-500NW/500AW, RTR-500DC, RTR-500MBS-A, RTR500BW, RTR500BC,RTR500BM |
*1: Dla baz odczytowych RTR-500W dostępny jest tylko tryb pętli
*2: Bateria LS14250 dostępna jest w sklepach z elektroniką.
*3: Zestaw wymaga baterii model LS26500.
*4: Układ zasilający RTR-500A2 nie powinien być używany z rejestratorem RTR501B ponieważ może prowadzić to niepoprawnego pomiaru temperatury.
*5: Czas działania baterii uzależniony jest od konfiguracji urządzenia i warunków pracy. Podane wartości są orientacyjne i nie są gwarantowane.
*6: Podana klasa szczelności dotyczy rejestratora z podłączoną sondą.
Producent zastrzega prawo do zmiany powyższych parametrów bez wcześniejszej informacji.

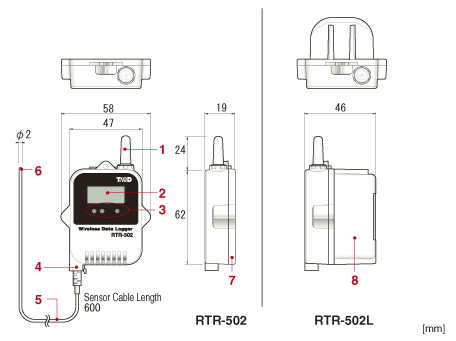

Wymiary rejestratora RTR502B / RTR502BL
1: Antena
2: Wyświetlacz LCD
3: Diody komunikacyjne
4: Złącze do sondy pomiarowej
5: Sonda pomiarowa pokryta fluoropolimerem
6: Termistor
7: Tylna pokrywka
8: Zestaw z baterią o zwiększonej pojemności
