Zasada działania radiowych rejestratorów z serii RTR-500
Seria RTR-500 umożliwia pomiar i rejestrację temperatury, wilgotności oraz naświetlenia UV/ VIS. Zmierzone wartości przechowywane są w pamięci rejestratorów, a następnie przesyłane do komputera lub serwera z wykorzystaniem baz odczytowych. Minimalny zestaw pomiarowy składa się z rejestratora oraz bazy odczytowej. W zależności od konfiguracji systemu zebrane dane pomiarowe mogą być przesyłane przy pomocy USB, kablowej sieci LAN, bezprzewodowego WiFi lub transmisji GPRS.
![Radiowe rejestratory TANDD seria RTR-500](/wp-content/uploads/2015/07/rtr500komunikacja.gif)
Rejestratory oznaczone jako EN12830 spełniają wymagania normy EN12830 dotyczącej rejestratorów temperatury do transportu, przechowywania i dystrybucji żywności schłodzonej, mrożonej, głęboko mrożonej, szybko mrożonej oraz lodów (nie dotyczy typu L).
Rejestratory oznaczone literą „L” wyposażone są w baterie o zwiększonej pojemności. Czas działania takiej baterii jest około 4x dłuższy od baterii standardowej, do 4 lat pracy zależnie od konfiguracji i warunków otoczenia.
Dane techniczne | ||||
---|---|---|---|---|
Kanały pomiarowe | Temperatura, wilgotność, dwutlenek węgla CO2 | |||
Czujniki pomiarowe | termistor (temperatura), polimerowy oporowy (wilgotność) | |||
Jednostki pomiarowe | °C, °F, %rh | |||
Czujnik pomiarowy | platynowy oporowy (temperatura), pojemnościowy (wilgotność) | |||
Jednostki pomiarowe | °C, °F, %rh | |||
Zakres pomiarowy | -30 do 80 °C, 0 do 99 %RH | |||
Dokładność | ±0.3°C [ dla 0 do 50 °C ], ±0.5°C [w pozostałych punktach]±2.5%RH [dla 25°C, 10 do 85%RH], ±4.0%RH [dla 25°C, 0 do 10% lub 85 do 99%RH]W temperaturach innych niż 25°C oraz ≥ 0°C, dodaj ±0.1%RH na stopień różnicy od wartości 25. Histereza wilgotności: ±1.5%RH lub niższa (*2) | |||
Rozdzielczość | 0.1°C, 0.1%rh | |||
Czas odpowiedzi | Czas odpowiedzi ( 90% ): 7 minut (temperatura), 20 sekund (wilgotność) | |||
Dane techniczne dotyczące sondy do pomiaru dwutlenku węgla CO2 | ||||
Czujnik CO2 | NDIR | |||
Kanały pomiarowe | stężenie CO2 1 kanał | |||
Zakres pomiarowy | 0 do 9,999 ppm | |||
Dokładność | ±(50 ppm + 5 % wartości odczytu) [dla 5,000 ppm lub mniej](*3) | |||
Rozdzielczość | Minimum 1 ppm | |||
Czas odpowiedzi | Czas odpowiedzi (90%): ok. 1 min. | |||
Pojemność | 8,000 zestawów pomiarowych (jeden zestaw pomiarowy składa się temperatury, wilgotności, stężenie dwutlenku węgla) | |||
Interwał rejestracji | Do wyboru 15 ustawień: 1, 2, 5, 10, 15, 20, 30 sekund lub 1, 2, 5, 10, 15, 20, 30, 60 minut. | |||
Tryb rejestracji ( *4) | PĘTLA (po zapełnieniu pamięci rejestrator zacznie nadpisywać najstarsze wyniki), 1 CYKL (po zapełnieniu pamięci rejestrator zatrzyma się) | |||
Wyświetlacz LCD | Aktualne pomiary i stan naładowania baterii ・Aktualne pomiary: Naświetlenie VIS / promieniowanie UV / temperatura / wilgotność / dawka kumulatywna lux / dawka kumulatywna UV ・Wyświetlanie naprzemienne lub jedna wartość ・Do czterech cyfr | |||
Komunikacja | Komunikacja radiowa ・ETSI EN 300 220 (zakres: 869.7 do 870MHz, RF Power: 5mW), złącze USB, port komunikacyjny (RS-232C)(*5) | |||
Zasięg transmisji | do 150 metrów w przestrzeni niezabudowanej | |||
Zasilanie | zasilacz AC (AD-0638 or AD-06C1),baterie alkaliczne (LR6) x 4 | |||
Bateria (*7) | ok. 2dni (tylko bateria bez zasilacza AC) | |||
Wymiary | W 96 mm x S 66 mm x G 46 mm (bez uwzględnienia wypustek) Długość anteny: 60 mm | |||
Waga | ok. 220 g (z baterią, bez czujnika) | |||
Warunki pracy | Temperatura: 0 do 45 °C, wilgotność: 90 %RH lub mniej (bez kondensacji) | |||
Akcesoria | Bateria alkaliczna (LR6), kabel USB (US-15C), czujnik temperatury i wilgotności (THA-3151 lub HHA-3151), oprogramowanie i instrukcja obsługi | |||
Kompatybilne bazy odczytowe | RTR-500, RTR-500NW/500AW, RTR-500DC, RTR-500MBS-A |
*1: Proszę używać rejestratora w warunkach zgodnych ze specyfikacją.
*2: Podczas użytkowania w warunkach, w których temperatura i wilgotność przekracza 50°C 75%, 60°C 50%, 70°C 35% oraz 80°C 25% histereza czujnika może być większa niż ±1.5%RH. Powrót do normalnego stanu może wymagać czasu.
*3: Podana wartość jest dokładnością pomiaru CO2 w przypadku prawidłowej obsługi i Auto Kalibracji. Zmiana ciśnienia atmosferycznego może zwiększyć błąd pomiaru; spadek ciśnienia o 10hPa powoduje spadek stężenia CO2 o ok. 1.6%. W takim przypadku sugerujemy wprowadzić korektę „Atmospheric Pressure Correction” dostępną jako opcja w programie.
*4: Dla baz odczytowych RTR-500GSM oraz RTR-500W dostępny jest tylko tryb pętli
*5: Do komunikacja z przenośną bazą RTR-500DCz wykorzystaniem kabla TR-6C10.
*6: Użytkowanie złącza alarmowego wymaga konektora: JST PAP-04V-S.
*7: Czas działania baterii uzależniony jest od konfiguracji urządzenia i warunków pracy. Podane wartości są orientacyjne i nie są gwarantowane.

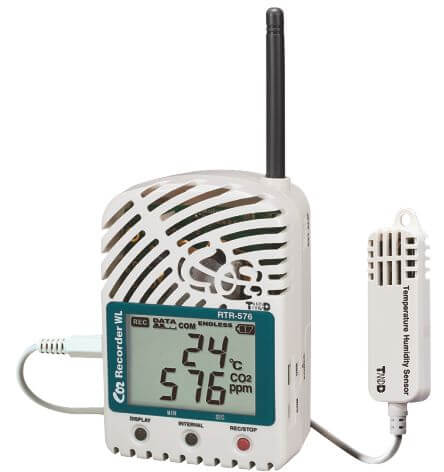

Wymiary rejestratora RTR-574
1.Antena
2.Przyłącze do sondy do pomiaru temperatury i wilgotności
3.Przyłącze do zasilacza AC
4.Czujnik CO2 wewnętrzny
5.Wyświetlacz LCD
6.Przycisk sterowane wyświetlaczem
7.Przycisk konfiguracji interwału rejestracji
8.Przycisk rejestracji danych REC/STOP
9.Złącze USB do programowania
10.Przycisk zasilania
11.Wyjście alarmowe (EXT ALM)
12.Strefa pomiaru temperatury i wilgotności
Walidacja
Urządzenie posiada opracowaną dokumentację i procedury do przeprowadzenia walidacji. Proces walidacji składa się z kwalifikacji instalacyjnej (IQ) oraz kwalifikacji operacyjnej (OQ).
Wzorcowanie
Dla zainteresowanych Klientów istnieje możliwość dostarczenie rejestratora ze świadectwem wzorcowania wystawionym przez akredytowane przez PCA laboratorium pomiarowe. Wzorcowanie rejestratora może być przeprowadzone w jednym lub większej liczbie punktów temperatury.
Do obsługi i konfiguracja rejestratorów serii RTR-500 niezbędne jest oprogramowanie konfiguracyjne producenta. Wersja standardowa jest bezpłatna.
Montaż
Do zawieszenia rejestratora na ścianie służy uchwyt montażowy (opcja).
Procedura zakupu rejestratora
Do działania rejestratorów serii RTR-700 niezbędny jest zasięg sieci radiowej pomiędzy bazami odczytowymi a rejestratorami. Przed zakupem rejestratorów serii RTR-500, z uwagi na transmisję radiową, wskazane jest przeprowadzenie pomiarów zasięgów i siły sygnału radiowego. Standardowy zasięg transmisji radiowej to ok. 30-50 metrów zależnie od warunków zabudowy i otoczenia. Do zwiększenia siły sygnału można zastosować dodatkowe przekaźniki/ wzmacniacze siły sygnału radiowego. Liczba potrzebnych rejestratorów równa jest ilości planowanych punktów pomiarowych.
Minimalny zestaw pomiarowy składa się z rejestratora oraz bazy odczytowej.
Zasilanie rejestratorów
Rejestratory mogą być zasilane baterią lub z zasilacza 230V. Bateria standardowa wystarcza na ok. 10 miesięcy pracy, bateria o zwiększonej pojemności działa do 4 lat. Czas działania baterii uzależniony jest od konfiguracji urządzeń oraz warunków pracy.
