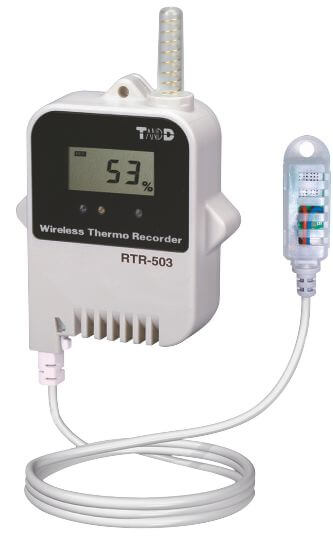

Radiowy rejestrator temperatury i wilgotności RTR-503, sonda zewnętrzna

Rejestrator temperatury i wilgotności RTR-503 to dokładny i niezawodny rejestrator do pomiaru temperatury i wilgotności. Zakres pomiarowy temperatury: 0..+55C. Zakres pomiarowy wilgotności: 10…95% rH

Rejestrator umożliwia monitorowania klimatu w magazynach, laboratoriach, muzeach itd.

zewnętrzny czujnik temperatury i wilgotności o długości 1 metra

szczelność obudowy IP64 umożliwia pracę w trudnych warunkach (duża wilgotność)

solidna i trwała obudowa, niewielkie wymiary, wewnątrz obudowy znajduje się dodatkowo tabletka osuszająca elektronikę

pojemność 16,000 wyników pomiarowych (8000 temperatura + 8000 wilgotność)

próbkowanie danych od 1 sekundy do 60 minut

wyświetlacz LCD pokazuje aktualnie zmierzoną wartość oraz stan naładowania baterii

w zestawie bezpłatne oprogramowanie do analizy danych pomiarowych

dane pomiarowe z rejestratora do komputera przesyłane są drogą radiową

RTR-500 to radiowy system pomiaru i rejestracji danych, w którym pomiary są do komputera z wykorzystaniem komunikacji radiowej. Zasięg transmisji wynosi do 100 metrów w przestrzeni niezabudowanej. Seria RTR-500 umożliwia kontrolę danych, uruchamianie i zatrzymywania nagrywania i gromadzenia danych na miejscu bez konieczności zbierania rejestratorów i przynoszenia do komputera w celu dokonania zgrywania danych.

Rejestratory RTR-500

Główne zalety rejestratorów RTR-500
brak konieczności układania kabli – transmisja danych pomiarowych drogą radiową na odległość do 150 m (w terenie niezabudowanym)
dokładny i pewny pomiar temperatury i wilgotności, stężenia CO2, promieniowania UV oraz VIS
konfiguracja i dostęp do pomiarów przez sieć komputerową, po kablu lub WiFi
możliwość zdefiniowania alarmowych powiadomień email o przekroczeniu zadanych limitów temperatury
i wilgotności oraz raportów pomiarowych na konto email[/list]
duży, wyraźny wyświetlacz LCD
trwała i szczelna obudowa
niezależne zasilanie bateryjnie ułatwia montaż i swobodę wyboru miejsca instalacji rejestratora, gwarancja zachowania ciągłości pomiarów, opcjonalnie zasilanie 230V
działanie i pełna funkcjonalność (również alarmowe emaile) bez konieczności ciągłej pracy komputera
bezpłatne oprogramowanie do konfiguracji i generowania raportów
średnica sondy do pomiaru temperatury wynosi tylko 2.5mm
dostęp do danych pomiarowych z dowolnego miejsca poprzez sieć Internet
przesyłanie danych przez USB, sieć LAN/ WiFi/ GSM, dane w formie plików xml
niskie zużycie energii, działanie jednej baterii do 4 lat, samodzielna wymiana baterii
możliwość adjustacji wyników względem urządzeń wzorcowych

Zasada działania rejestratorów

Seria RTR-500 umożliwia pomiar i rejestrację temperatury, wilgotności oraz naświetlenia UV/ VIS. Zmierzone wartości przechowywane są w pamięci rejestratorów, a następnie przesyłane do komputera lub serwera z wykorzystaniem baz odczytowych. W zależności od konfiguracji systemu zebrane dane pomiarowe mogę być przesyłane przy pomocy USB, kablowej sieci LAN, bezprzewodowego WiFi lub transmisji GPRS.

Niezależnie od pomiaru i rejestracji danych system może prowadzić równolegle monitoring stanów alarmowych. W przypadku przekroczenia zadanych limitów górnego i dolnego zostanie wyzwolony sygnał alarmowy w formie syreny alarmowej (opcja), powiadomienia emailowego (wymagany dostęp do sieci LAN) lub SMS (wymagana karta SIM). Typ powiadomień alarmowych zależy od dostępnej konfiguracji sprzętowej.

Dostęp do danych pomiarowych może być realizowany na wiele sposóbów. Dane mogą być przesyłane automatycznie jako załącznik email. Dla osób wymagających zdalnego dostępu do danych, włączając smartfon, polecamy darmowy serwer producenta. Po podaniu loginu i hasła uzyskamy dostęp do wyników pomiarowych z dowolnego miejsca. W firmowych sieciach LAN dane pomiarowe mogę być przesyłane na wewnętrzne serwery/ komputery i przetwarzane jako zwykłe pliki xml lub przez aplikację typu klient/ serwer (opcja).

Dzięki funkcją ochrony danych pomiarowych oraz powiadomieniom alarmowych system RTR-500 oferuje wysoki stopień bezpieczeństwa pomiarów i przechowywania wyników. Gwarantuje to ciągłość danych oraz pewność otrzymania na czas powiadomień alarmowych.

Minimalny zestaw pomiarowy składa się z rejestratora oraz bazy odczytowej.

Rejestratory RTR-500

Rejestratory RTR-500

Przykładowe zastosowania

  • monitorowanie temperatury i wilgotności w laboratoriach, fabrykach i budynkach
  • monitorowanie temperatury i wilgotności w szpitalach, bankach krwi, aptekach itd
  • do sterowania temperaturą towarów chłodzonych i mrożonych w supermarketach i sklepach
  • do badania, testowania produkcji i sprzedaży produktów wrażliwych na promieniowanie UV
  • monitoring temperatury w urządzeniach laboratoryjnych
  • monitoring temperatury, wilgotności, naświetlenia oraz promieniowania UV w celu ochrony wartościowych eksponatów muzealnych
  • nagrywanie sygnału z przetworników napięciowych i prądowych
  • monitorowanie temperatury w zamrażarce, lodówce, chłodziarce itd. podczas przechowywania, transportu
  • monitorowanie warunków atmosferycznych (temperatury, wilgotności) na zewnątrz w rolnictwie, inżynierii lądowej i produkcji betonu
  • rejestracja zdarzeń, impulsów (ON / OFF), a także monitorowanie urządzeń klimatyzacyjnych

Funkcja bezprzewodowej, radiowej komunikacji – przesyłanie danych bez kabli

Rejestratory danych serii RTR-500 służą do pomiaru i rejestracji wartości temperatury, wilgotności, napięcia, prądu itd. Dane te można następnie odczytać drogą radiową przy pomocy bazy odczytowej. Rejestratory mogą bezprzewodowo przekazywać dane pomiarowe w szerokim zakresie temperatur otoczenia od -30 do 80 ° C z odległości do 150 metrów.
alt

Możliwość obsługi do 100 rejestratorów przy pomocy jednej bazy

Bazy odczytowe zostały zaprojektowane tak, żeby zarządzać dowolną kombinacją rejestratorów RTR-500 zorganizowanych w grupach. Grupy to wirtualne katalogi z rejestratorami, które ułatwiają zarządzanie.

Zwarta, wytrzymała, trwała, wodoszczelna konstrukcja

Lekka, trwała, wodoodporna konstrukcja pozwala na użycie tego rejestratora w najtrudniejszych warunkach. Mogą być swobodnie wykorzystywane w obszarach o wysokiej wilgotności z kondensacją pary wodnej, środowisku chłodnym i mroźnym, również w podziemiach. Uwaga: klasa szczelności IP jest wystarczająca do większości sytuacji, ale nie do ciągłego zanurzenia w wodzie.

UWAGA: Rejestratory nie nadają się do zanurzenia w wodzie, w przypadku konieczności pomiaru temperatury cieczy należy wybrać model RTR-502A z sondą zewnętrzną, którą można włożyć do praktycznie dowolnej cieczy.

Transmisja radiowa możliwa jest przy temperaturze otoczenia -30 …. 80°C

Z uwagi na fakt, że komunikacja bezprzewodowa może być stosowana w szerokim zakresie temperatur otoczenia -30 do 80 ° C, możliwe jest wykorzystanie rejestratorów do monitorowania temperatur ujemnych takich pomieszczeniach jak chłodnie podczas transportu lub magazynowanie.

Pojemność rejestratorów do 16 000 wartości

Jeden rejestrator może zapamiętać do 16.000 odczytów. Dla interwału rejestracji danych co 1 godzinę daje to okres nagrywania 666 dni czyli prawie dwa lata ciągłego nagrywania.

Funkcja korekcji pomiarów

Funkcja ta pozwala na wprowadzenie korekty błędów w wartościach pomiarowych. Rejestrator będzie zapisywał tylko skorygowane wartości.
Uwaga: Nie możemy zagwarantować, że po przeprowadzeniu regulacji przyczyni się ona do poprawy dokładności pomiaru dla wszystkich zakresów pomiarowych.

Funkcja ciągłego monitoringu

Rejestratory serii RTR-500 pozwalają na bezprzewodowe monitorowanie bieżących odczytów, dane wyświetlane są kolejno na bazie sterującej RTR-500DC lub też bezpośrednio na stronie www. Odstępy monitorowania (tzw. interwały czasowe) mogą być ustawione.

alt

Interwały nagrywania danych można wybierać z szerokiego zakresu wartości, dwie metody zapisu danych

Rejestratory posiadają do wyboru 15 interwałów czasowych do nagrywania danych (od 1 sekundy do 1 godziny). Każda rejestrator pozwala na dwie metody zapisu:
„Tryb One time”: gdy 16.000 odczytów zostało osiągnięte, zatrzymuje nagrywanie.
„Tryb Endless”: kiedy 16000 odczytów zostało osiągnięte, to automatycznie nadpisuje najstarsze dane.

Uniwersalne rejestratory sygnału do przetworników napięciowych i prądowych

Rejestratory RTR-505 pozwalają na podłączenie do napięciowych lub prądowych przetworników dostępnych na rynku. Dzięki tej funkcjonalności można mierzyć praktycznie wszystkie wartości fizyczne.
alt

Zgodność z normą EN12830

Rejestratory oznaczone jako EN12830 spełniają wymagania normy EN12830 dotyczącej rejestratorów temperatury do transportu, przechowywania i dystrybucji żywności schłodzonej, mrożonej, głęboko mrożonej, szybko mrożonej oraz lodów (nie dotyczy typu L).

Zestaw z baterią o zwiększonej pojemności

Rejestratory oznaczone literą „L” wyposażone są w baterie o zwiększonej pojemności. Czas działania takiej baterii jest około 4x dłuższy od baterii standardowej, do 4 lat pracy zależnie od konfiguracji i warunków otoczenia.
alt

Dostępne modele baz do odczytywania danych z rejestratorów

W każdym układzie pomiarowym niezbędna jest przynajmniej jedna baza odczytowa. Odpowiedzialna jest zgrywanie i przekazywanie danych pomiarowych z rejestratorów RTR-500 do komputera lub serwera. W zależności od wymagań Klienta oraz dostępnego połączenia z siecią komputerową lub internetem dostępne są następujące modele baz odczytowych.

Baza RTR-500MBS – wykorzystanie sieci GSM (GPRS), generuje alarmowe SMSy/emaile (kliknij tutaj)
Baza odczytowa umożliwiająca wysyłanie danych pomiarowych na serwer ftp (pliki xml) z wykorzystaniem sieci komórkowej GSM. Możliwość monitorowania punktów pomiarowych w różnych oddziałach firmy. Ten typ bazy nadaje się również do kontroli temperatury podczas transportu produktów wrażliwych (np. lekarstwa, świeża żywność, mrożonki). Może być zasilana napięciem 8-34 V DC, 230V lub bateriami. Możliwość podłączenia syreny alarmowej oraz odbiornika sygnału GPS. Wysyła powiadomienia w formie wiadomości SMS/ email! Idealne rozwiązanie w trudno dostępnych miejscach bez dostępu do sieci komputerowej.
Kliknij tutaj
Baza RTR-500NW – wykorzystanie sieci LAN, generuje alarmowe emaile (kliknij tutaj)
Baza odczytowa umożliwiająca wysyłanie danych pomiarowych na serwer ftp (pliki xml) z wykorzystaniem bezpośredniego podłączenia do sieci komputerowej LAN lub Internetu poprzez port RJ45. Możliwość monitorowania punktów pomiarowych w różnych oddziałach firmy poprzez sieć VPN. Wysyła powiadomienia w formie wiadomości email!
Kliknij tutaj
Baza RTR-500AW – wykorzystanie sieci WiFi, generuje alarmowe emaile (kliknij tutaj)
Baza odczytowa umożliwiająca wysyłanie danych pomiarowych na serwer ftp (pliki xml) z wykorzystaniem bezpośredniego podłączenia do sieci komputerowej LAN lub Internetu poprzez transmisję Wi-Fi. Możliwość monitorowania punktów pomiarowych w różnych oddziałach firmy poprzez sieć VPN. Wysyła powiadomienia w formie wiadomości email!
Kliknij tutaj
Baza RTR-500 – wykorzystanie USB, generuje alarmowe emaile (kliknij tutaj)
Baza odczytowa umożliwiająca wysyłanie danych pomiarowych na komputer lub serwer ftp (pliki xml) z wykorzystaniem bezpośredniego podłączenia do komputera przez port USB. Wysyła powiadomienia w formie wiadomości email!
Kliknij tutaj
Baza RTR-500DC – wykorzystanie USB (kliknij tutaj)
Przenośna baza odczytowa RTR-500DC, umożliwia zgrywanie i analizę danych (wartości numeryczne, wykresy) bez potrzeby uruchamiania komputera lub dostępu do sieci komputerowej. Szczególnie wygodna do odczytywania temperatury podczas transportu lub magazynie.
Kliknij tutaj
Dane techniczne
Kanały pomiaroweTemperatura, wilgotność ( zewnętrzny )
Czujnik pomiarowytermistor (temperatura), polimerowy oporowy (wilgotność)
Jednostki pomiarowe°C, °F, %rh
Zakres pomiarowy0 do 55 °C, 10 do 95 %RH
Dokładnośćśr. ±0.3 °C, ±5 %RH [ dla 25 °C, 50 %RH ]
Rozdzielczość0.1°C, 1%rh
Czas odpowiedziCzas odpowiedzi ( 90% ): 7 minut
Pojemność16,000 pomiarów (8000 temperatura + 8000 wilgotność)
Interwał rejestracjiDo wyboru 15 ustawień: 1, 2, 5, 10, 15, 20, 30 sekund lub 1, 2, 5, 10, 15, 20, 30, 60 minut.
Tryb rejestracji ( *1)PĘTLA (po zapełnieniu pamięci rejestrator zacznie nadpisywać najstarsze wyniki), 1 CYKL (po zapełnieniu pamięci rejestrator zatrzyma się)
Wyświetlacz LCDaktualne pomiary i stan baterii
Komunikacjakomunikacja radiowa ETSI EN 300 220 ( zakres częstotliwości: 869.7 do 870 MHz, RF moc: 5 mW )
komunikacja optyczna
Zasięg transmisjido 150 metrów w przestrzeni niezabudowanej
ZasilanieBateria litowa: LS14250 (*2)
Typ L: zestaw do zwiększonej baterii (*3)
Zestaw z zasilaczem 230V (*4)
Bateria (*5)Około 10 miesięcy, typ L: około 4 lat
WymiaryW 62 mm x S 47 mm x G 19 mm
Typ L: W 62 mm x S 47 mm xG 46.5 mm ( bez czujnika )
Długość anteny: 24 mm
Wagaok. 56 g
Typ L: ok. 109 g (z baterią, bez czujnika)
Warunki pracy-40 do 80°C ( komunikacja radiowa możliwa w zakresie -30 do 80°C)
Klasa szczelnościIP64: odporny na bryzgi wody (*6), czujnik nie jest odporny na wodę
AkcesoriaCzujnik temperatury i wilgotności ( TR-3310 )
Bateria litowa (LS14250) lub zestaw zwiększonej baterii (RTR -500B1), instrukcja obsługi
Kompatybilne bazy odczytoweRTR-500, RTR-500NW/500AW, RTR-500DC, RTR-500MBS-A

*1: Dla baz odczytowych RTR-500W dostępny jest tylko tryb pętli
*2: Bateria LS14250 dostępna jest w sklepach z elektroniką.
*3: Zestaw wymaga baterii model LS26500.
*4: Układ zasilający RTR-500A2 nie powinien być używany z rejestratorem RTR-501 ponieważ może prowadzić to niepoprawnego pomiaru temperatury.
*5: Czas działania baterii uzależniony jest od konfiguracji urządzenia i warunków pracy. Podane wartości są orientacyjne i nie są gwarantowane.
*6: Podana klasa szczelności dotyczy rejestratora z podłączoną sondą.
Producent zastrzega prawo do zmiany powyższych parametrów bez wcześniejszej informacji.

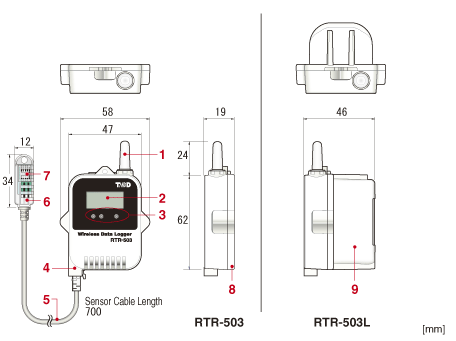

Wymiary rejestratora RTR-503 / 503L

1: Antena
2: Wyświetlacz LCD
3: Diody komunikacyjne
4: Złącze do sondy pomiarowej
5: Przewód pokryty PCV
6: Sonda pomiarowa pokryta fluoropolimerem
7: Ochrona przetwornika temperatury i wilgotności (PP)
8: Tylna pokrywka
9: Zestaw z baterią o zwiększonej pojemności

Walidacja, wzorcowanie PCAKatalogiWsparcie techniczne, pomoc
Walidacja, wzorcowanie PCA

Walidacja
Urządzenie posiada opracowaną dokumentację i procedury do przeprowadzenia walidacji. Proces walidacji składa się z kwalifikacji instalacyjnej (IQ) oraz kwalifikacji operacyjnej (OQ).

Wzorcowanie
Dla zainteresowanych Klientów istnieje możliwość dostarczenie rejestratora ze świadectwem wzorcowania wystawionym przez akredytowane przez PCA laboratorium pomiarowe. Wzorcowanie rejestratora może być przeprowadzone w jednym lub większej liczbie punktów temperatury.

Wsparcie techniczne, pomoc
Oprogramowanie
Do obsługi i konfiguracja rejestratorów serii RTR-500 niezbędne jest oprogramowanie konfiguracyjne producenta. Wersja standardowa jest bezpłatna.

Montaż
Do zawieszenia rejestratora na ścianie służy uchwyt montażowy (opcja).

Procedura zakupu rejestratora
Do działania rejestratorów serii RTR-700 niezbędny jest zasięg sieci radiowej pomiędzy bazami odczytowymi a rejestratorami. Przed zakupem rejestratorów serii RTR-500, z uwagi na transmisję radiową, wskazane jest przeprowadzenie pomiarów zasięgów i siły sygnału radiowego. Standardowy zasięg transmisji radiowej to ok. 30-50 metrów zależnie od warunków zabudowy i otoczenia. Do zwiększenia siły sygnału można zastosować dodatkowe przekaźniki/ wzmacniacze siły sygnału radiowego. Liczba potrzebnych rejestratorów równa jest ilości planowanych punktów pomiarowych.

Minimalny zestaw pomiarowy składa się z rejestratora oraz bazy odczytowej.

Zasilanie rejestratorów
Rejestratory mogą być zasilane baterią lub z zasilacza 230V. Bateria standardowa wystarcza na ok. 10 miesięcy pracy, bateria o zwiększonej pojemności działa do 4 lat. Czas działania baterii uzależniony jest od konfiguracji urządzeń oraz warunków pracy.

Jaki rejestrator wybrać?

Jaki rejestrator temperatury/ wilgotności wybrać? Sprawdź wpis w naszym blogu, który pomoże wybrać właściwe rozwiązanie. Kliknij tutaj.
