Zasada działania radiowych rejestratorów z serii RTR-500
Seria RTR-500 umożliwia pomiar i rejestrację temperatury, wilgotności oraz naświetlenia UV/ VIS. Zmierzone wartości przechowywane są w pamięci rejestratorów, a następnie przesyłane do komputera lub serwera z wykorzystaniem baz odczytowych. Minimalny zestaw pomiarowy składa się z rejestratora oraz bazy odczytowej. W zależności od konfiguracji systemu zebrane dane pomiarowe mogą być przesyłane przy pomocy USB, kablowej sieci LAN, bezprzewodowego WiFi lub transmisji GPRS.
![Radiowe rejestratory TANDD seria RTR-500](/wp-content/uploads/2015/07/rtr500komunikacja.gif)
Rejestratory oznaczone jako EN12830 spełniają wymagania normy EN12830 dotyczącej rejestratorów temperatury do transportu, przechowywania i dystrybucji żywności schłodzonej, mrożonej, głęboko mrożonej, szybko mrożonej oraz lodów (nie dotyczy typu L).
Rejestratory oznaczone literą „L” wyposażone są w baterie o zwiększonej pojemności. Czas działania takiej baterii jest około 4x dłuższy od baterii standardowej, do 4 lat pracy zależnie od konfiguracji i warunków otoczenia.
Dane techniczne | |
---|---|
Kanały pomiarowe | Temperatura, wilgotność, promieniowanie UV, naświetlenie lux (zewnętrzny) |
Czujnik pomiarowy | platynowy oporowy (temperatura), pojemnościowy (wilgotność) |
Jednostki pomiarowe | °C, °F, %rh |
Zakres pomiarowy | -30 do 80 °C, 0 do 99 %RH |
Dokładność | ±0.3°C [ dla 0 do 50 °C ], ±0.5°C [w pozostałych punktach]±2.5%RH [dla 25°C, 10 do 85%RH], ±4.0%RH [dla 25°C, 0 do 10% lub 85 do 99%RH]W temperaturach innych niż 25°C oraz ≥ 0°C, dodaj ±0.1%RH na stopień różnicy od wartości 25. Histereza wilgotności: ±1.5%RH lub niższa (*1) |
Rozdzielczość | 0.1°C, 0.1%rh |
Czas odpowiedzi | Czas odpowiedzi ( 90% ): 7 minut (temperatura), 20 sekund (wilgotność) |
Dane techniczne dotyczące sondy do pomiaru UV/ lux | |
czujnik UV/ VIS | ISA-3151 |
Kanały pomiarowe | Naświetlenie VIS: 1 kanał Natężenie UV: 1 kanał |
Jednostki | Naświetlenie VIS: lx, Klx Natężenie UV: mW/cm2 |
Zakres pomiarowy | Naświetlenie VIS: 0 lx do 130 Klx Natężenie UV: 0 do 30 mW/cm2 |
Jednostki dawki kumulatywnej | Kumulatywne naświetlenie VIS: lxh, Klxh, Mlxh Kumulatywna dawka UV: mW/cm2, W/cm2 |
Zakres dawki kumulatywnej | Naświetlenie VIS: 0 lxh do 90 Mlxh Natężenie UV: 0 mW do 62 W/cm2h |
Dokładność | Naświetlenie VIS: 10 lx do 100 Klx:±5 % [dla 25°C, 50 %RH] Natężenie UV: 0.1 do 30 mW/cm2:±5 % [dla 25°C, 50 %RH] (*2) |
Widmo | Naświetlenie VIS: zgodnie ze standardem CIE funkcja V (λ ) Natężenie UV: 260 do 400 nm |
Rozdzielczość | Naświetlenie VIS: min. 0.01 lx Natężenie UV: min. 0.001 mW/cm2 |
Czas odpowiedzi | Czas odpowiedzi (90%): 3 sekundy dla interwału 1 sekunda 6 sekund dla innych interwałów |
Pojemność | 8,000 zestawów pomiarowych (jeden zestaw pomiarowy składa się temperatury, wilgotności, lux, UV, dawki kumulatywnej lux, dawki kumulatywnej UV) |
Interwał rejestracji | Do wyboru 15 ustawień: 1, 2, 5, 10, 15, 20, 30 sekund lub 1, 2, 5, 10, 15, 20, 30, 60 minut. |
Tryb rejestracji ( *3) | PĘTLA (po zapełnieniu pamięci rejestrator zacznie nadpisywać najstarsze wyniki), 1 CYKL (po zapełnieniu pamięci rejestrator zatrzyma się) |
Wyświetlacz LCD | Aktualne pomiary i stan naładowania baterii ・Aktualne pomiary: Naświetlenie VIS / promieniowanie UV / temperatura / wilgotność / dawka kumulatywna lux / dawka kumulatywna UV ・Wyświetlanie naprzemienne lub jedna wartość ・Do czterech cyfr |
Komunikacja | Komunikacja radiowa ・ETSI EN 300 220 (zakres: 869.7 do 870MHz, RF Power: 5mW), złącze USB, port komunikacyjny (RS-232C)(*4) |
Zasięg transmisji | do 150 metrów w przestrzeni niezabudowanej |
Zasilanie | bateria alkaliczna (LR6) x 1 |
Bateria (*5) | ok. 4 miesięcy |
Wymiary | W 55 mm x S 78 mm x G 18 mm(bez uwzględnienia wypustek) Długość anteny: 60 mm |
Waga | ok. 68 g (z baterią, bez czujnika) |
Warunki pracy | Temperatura: -10 do 60 °C, wilgotność: 90 %RH lub mniej (bez kondensacji) |
Akcesoria | Bateria alkaliczna (LR6), kabel USB (US-15C), czujnik VIS/ UV (ISA-3151), czujnik temperatury i wilgotności (THA-3151 lub HHA-3151), oprogramowanie i instrukcja obsługi |
Kompatybilne bazy odczytowe | RTR-500, RTR-500NW/500AW, RTR-500DC, RTR-500MBS-A |
*1: Podczas użytkowania w warunkach, w których temperatura i wilgotność przekracza 50°C 75%, 60°C 50%, 70°C 35% oraz 80°C 25% histereza czujnika może być większa niż ±1.5%RH. Powrót do normalnego stanu może wymagać czasu.
*2: W porównaniu do badań przeprowadzonych w firmie TandD
*3: Dla baz odczytowych RTR-500GSM oraz RTR-500W dostępny jest tylko tryb pętli
*4: Do komunikacja z przenośną bazą RTR-500DCz wykorzystaniem kabla TR-6C10.
*5: Czas działania baterii uzależniony jest od konfiguracji urządzenia i warunków pracy. Podane wartości są orientacyjne i nie są gwarantowane.
Producent zastrzega prawo do zmiany powyższych parametrów bez wcześniejszej informacji.

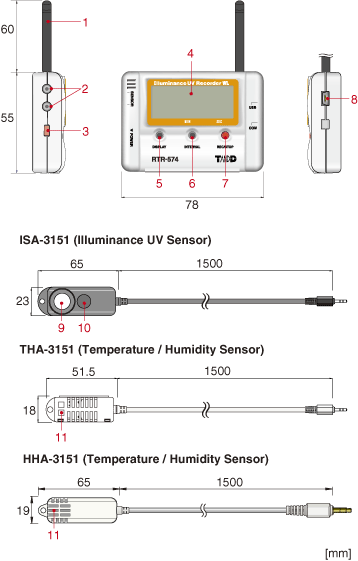

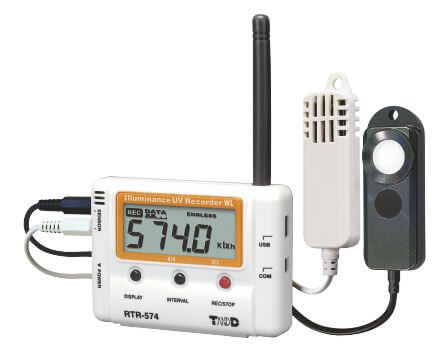

Wymiary rejestratora RTR-574
1: Antena
2: Złącze do sondy pomiarowej
3: Przycisk zasilania
4: Wyświetlacz LCD
5: Przycisk sterowane wyświetlaczem
6: Przycisk konfiguracji interwału rejestracji
7: Przycisk rejestracji danych REC/STOP
8: Złącze USB do programowania
9: Strefa pomiaru naświetlenia lux
10: Strefa pomiaru promieniowania UV
11: Strefa pomiaru temperatury i wilgotności
Walidacja
Urządzenie posiada opracowaną dokumentację i procedury do przeprowadzenia walidacji. Proces walidacji składa się z kwalifikacji instalacyjnej (IQ) oraz kwalifikacji operacyjnej (OQ).
Wzorcowanie
Dla zainteresowanych Klientów istnieje możliwość dostarczenie rejestratora ze świadectwem wzorcowania wystawionym przez akredytowane przez PCA laboratorium pomiarowe. Wzorcowanie rejestratora może być przeprowadzone w jednym lub większej liczbie punktów temperatury.
Do obsługi i konfiguracja rejestratorów serii RTR-500 niezbędne jest oprogramowanie konfiguracyjne producenta. Wersja standardowa jest bezpłatna.
Montaż
Do zawieszenia rejestratora na ścianie służy uchwyt montażowy (opcja).
Procedura zakupu rejestratora
Do działania rejestratorów serii RTR-700 niezbędny jest zasięg sieci radiowej pomiędzy bazami odczytowymi a rejestratorami. Przed zakupem rejestratorów serii RTR-500, z uwagi na transmisję radiową, wskazane jest przeprowadzenie pomiarów zasięgów i siły sygnału radiowego. Standardowy zasięg transmisji radiowej to ok. 30-50 metrów zależnie od warunków zabudowy i otoczenia. Do zwiększenia siły sygnału można zastosować dodatkowe przekaźniki/ wzmacniacze siły sygnału radiowego. Liczba potrzebnych rejestratorów równa jest ilości planowanych punktów pomiarowych.
Minimalny zestaw pomiarowy składa się z rejestratora oraz bazy odczytowej.
Zasilanie rejestratorów
Rejestratory mogą być zasilane baterią lub z zasilacza 230V. Bateria standardowa wystarcza na ok. 10 miesięcy pracy, bateria o zwiększonej pojemności działa do 4 lat. Czas działania baterii uzależniony jest od konfiguracji urządzeń oraz warunków pracy.
Jaki rejestrator wybrać?
Jaki rejestrator temperatury/ wilgotności wybrać? Sprawdź wpis w naszym blogu, który pomoże wybrać właściwe rozwiązanie. Kliknij tutaj.
